FB_GetDBXMLConfig

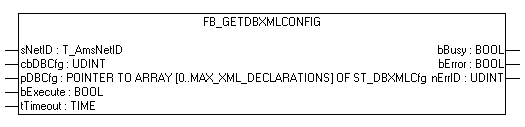

FB_GetDBXMLConfig 1:

Mit dem Funktionsbaustein FB_GetDBXMLConfig können alle Datenbanken, die in der XML - Konfigurationsdatei deklariert sind, ausgelesen werden.

VAR_INPUT

VAR_INPUT
    sNetID   : T_AmsNetId;
    cbDBCfg  : UDINT;
    pDBCfg   : POINTER TO ARRAY [0.. MAX_XML_DECLARATIONS] OF ST_DBXMLCfg
    bExecute : BOOL;
    tTimeout : TIME;
END_VAR

sNetID: String, der die AMS-Netzwerkkennung des Zielgerätes enthält, an das der ADS-Befehl gerichtet wird.

cbDBCfg: Gibt die Länge des Arrays zurück, in das die Konfigurationen geschrieben werden sollen.

pDBCfg: Gibt die Pointer-Adresse des Arrays an, in das die Konfigurationen geschrieben werden sollen.

bExecute: Mit steigender Flanke wird das Kommando ausgeführt.

tTimeout: Gibt die Zeit bis zum Abbruch der Funktion an.

VAR_OUTPUT

VAR_OUTPUT
    bBusy  : BOOL;
    bError : BOOL;
    nErrID : UDINT;
END_VAR

bBusy: Kommando wird gerade per ADS übertragen. Solange bBusy auf TRUE ist, wird kein neues Kommando angenommen.

bError: Wird TRUE, sobald ein Fehler eintritt.

nErrID: Liefert bei einem gesetzten bError-Ausgang den ADS Error Code.

Voraussetzungen

Entwicklungsumgebung	Zielplattform	Einzubindende SPS Bibliotheken
TwinCAT v3.0.0	PC oder CX (x86)	Tc2_Database
