Schreibrichtungsmodus

Der TwinCAT Database Server verfügt über vier verschiedene Schreibrichtungsmodi. Diese werden nachfolgend erläutert.

DB_TO_ADS

Mit diesem Schreibmodus werden zyklisch Variablenwerte aus einer Datenbank ausgelesen und die gelesen Werte in Variablen der SPS geschrieben.

ADS_TO_DB_APPEND

Mit diesem Schreibmodus werden Variablenwerte zyklisch aus der SPS in eine Datenbank geschrieben. Es wird jedes Mal ein neuer Datensatz erzeugt und am Ende der Tabelle/Datei angehängt.

ADS_TO_DB_UPDATE

Mit diesem Schreibmodus werden Variablenwerte zyklisch aus der SPS ausgelesen und die ausgelesenen Werte mit den Datensätzen der Datenbank verglichen. Bei Wertunterschieden wird der entsprechende Datensatz mit dem neuen Wert geändert.

ADS_TO_DB_RINGBUFFER

Mit diesem Schreibmodus kann die Anzahl an Datensätzen bzw. das Alter von Datensätzen festgelegt werden.
Dieser Schreibmodus ist verfügbar beim zyklischen Loggen mithilfe der Symbolgruppen und beim Loggen mit dem Funktionsbaustein FB_DBWrite.
Der RingBuffer-Modus ist für alle Datenbanktypen verfügbar. Auch das Loggen in ASCII-Dateien kann mit diesem Modus beeinflusst werden.

RingBuffer-Arten

Der RingBuffer kann auf zwei verschiedene Arten benutzt werden:

RingBuffer Time

Bei diesem Modus kann eine Zeit angegeben werden, die das maximale Alter eines Datensatzes festlegt. Wird dieses Alter überschritten, wird der betroffene Datensatz gelöscht.

RingBuffer Count

Bei diesem Modus kann eine Maximalanzahl an Datensätzen festgelegt werden. Ist die Maximalanzahl erreicht, werden die ältesten Datensätze gelöscht, um Platz für die neuen zu schaffen.

Deklarieren des RingBuffer Modus im XML-Konfigurationsdatei-Editor

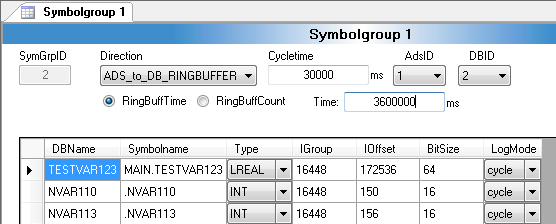

RingBuffer_Time:

Schreibrichtungsmodus 1:

Die Zeit wird in Millisekunden angegeben.

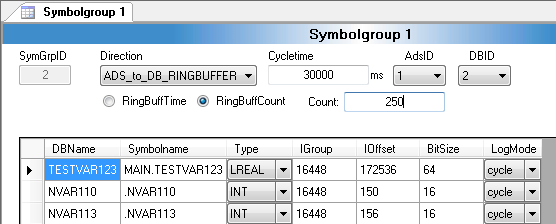

RingBuffer_Count:

Schreibrichtungsmodus 2:

Deklarieren des RingBuffer-Modus im FB_DBWrite:

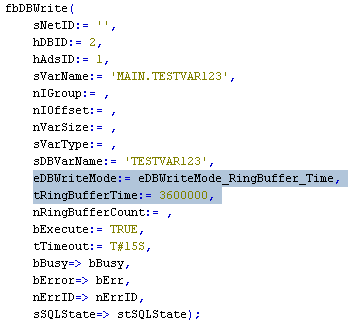

RingBuffer_Time:

Schreibrichtungsmodus 3:

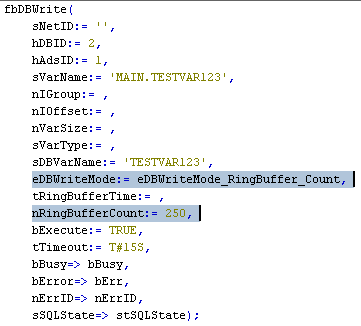

RingBuffer_Count:

Schreibrichtungsmodus 4:
