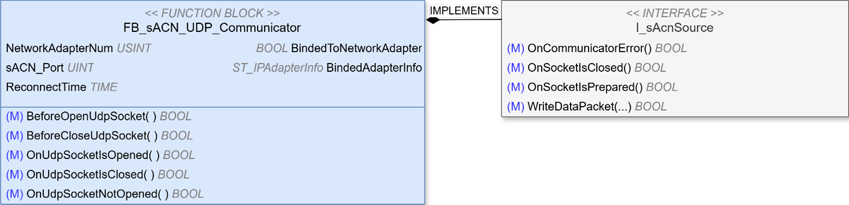

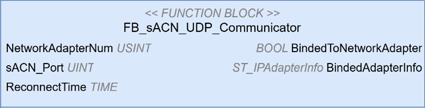

FB_sACN_UDP_Communicator

Der Funktionsbaustein FB_sACN_UDP_Communicator überwacht kontinuierlich aktive sACN-Empfänger und -Quellen und verwaltet einen gemeinsamen UDP-Socket für den sACN-Datenverkehr.

Socket-Verwaltung: Öffnet automatisch den UDP-Socket, wenn mindestens ein Empfänger oder eine Quelle aktiviert ist, und schließt ihn, wenn alle deaktiviert sind. Wenn das Öffnen fehlschlägt, werden neue Verbindungsversuche geplant.
Multicast-Gruppen-Kontrolle: Für sACN-Empfänger (Implementierung von I_sAcnReceiver): Beitritt und Verlassen von Multicast-Gruppen auf der Grundlage des internen Zustands des Empfängers (z. B. ein Waiting-to-Add-/Waiting-to-Drop-Flag).
Empfang von Paketen: Kontinuierliches Abhören von UDP-Paketen. Ein Paket wird nur dann als sACN behandelt, wenn der ACN-Packet-Identifier "ASC-E1.17" und die entsprechenden Root/Framing Vektoren übereinstimmen. Gültige sACN-Pakete (Daten, Synchronisation, Universe Discovery) werden Universe-basiert an den passenden I_sAcnReceiver weitergeleitet.
Benachrichtigung der Quelle: Wenn der Socket bereit ist, benachrichtigt er die sACN-Quellen (Implementierung von I_sAcnSource), die auf die Übertragung warten, und übergibt das Socket-Handle.
Logging: Protokolliert wichtige Ereignisse und Fehler im Zusammenhang mit Adapterstatus, Socket-Operationen und Multicast-Gruppenverwaltung.

Eingänge

Name	Typ	Beschreibung
NetworkAdapterNum	USINT	Wählt den Index des Netzwerkadapters aus, der für die Kommunikation verwendet werden soll.
ReconnectTime	TIME	Verzögerung, bevor versucht wird, den Socket nach einem Fehler wieder zu öffnen.

Ausgänge

Name	Typ	Beschreibung
BindedToNetworkAdapter	BOOL	Gibt an, ob der Funktionsbaustein aktuell an den ausgewählten Netzwerkadapter gebunden ist.
BindedAdapterInfo	ST_IPAdapterInfo	Informationen über den Netzwerkadapter, an den der Funktionsbaustein gebunden ist.
