Widget Bar

Am oberen Rand der Motion UI ist die Widget Bar platziert. Im Standard-Layout sind dort bereits einige Informationen wie beispielsweise der Achsname, die Achsposition und der Achsstatus enthalten. Außerdem befinden sich rechtsbündig der Halt-Button, um die Achse zu stoppen.

Widget Bar 1:

Die Leiste ist in eine linke und rechte Hälfte unterteilt. Ist die Seitenbreite erreicht, wird die linke Hälfte der Statusleiste automatisch um eine weitere Zeile erweitert.

Anpassen der Widget Bar

Es ist möglich, die Widget Bar zu personalisieren. Die linke Hälfte kann beliebig befüllt werden. Dazu ist im Menü der Punkt Open Widget Catalog auszuwählen. Per Drag-and-Drop können die Widgets der Leiste hinzugefügt sowie entfernt werden.

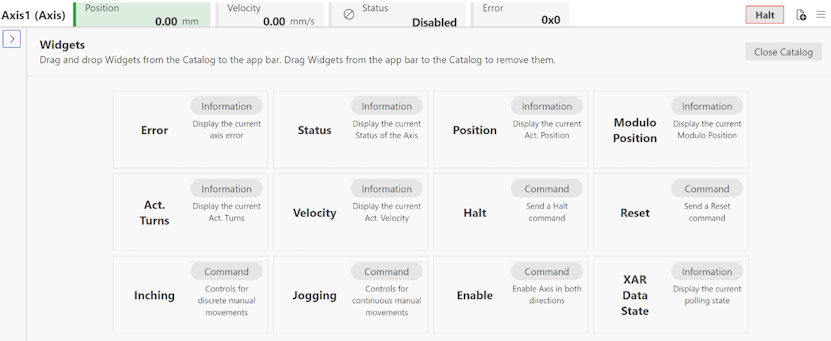

Widget Bar 2:

Die folgenden Widgets sind verfügbar:

Widget

Beschreibung

Error

Zeigt den aktuellen Achsfehler an.

Status

Zeigt den aktuellen Achszustand an.

Position

Zeigt die aktuelle Achsposition (Act Pos) an.

Modulo Position

Zeigt die aktuelle Achsposition im Modulo Bereich an.

Act. Turns

Zeigt die aktuellen Umdrehungen (modulo) an.

Velocity

Zeigt die aktuelle Achsgeschwindigkeit (Act Velo) an.

XAR Data State

Zeigt den aktuellen Polling State an. Der Polling State gibt an, ob die Motion UI aktuelle Werte erhält (Polling) oder ob die Verbindung zum Treiber unterbrochen ist.
