MOTION
Über den Knoten MOTION im Strukturbaum des TwinCAT-Projekts im Solution Explorer werden die NC2-, MC3- und CNC-Konfigurationen verwaltet.
 | In dieser Dokumentation wird ausschließlich auf die MC3-Konfiguration eingegangen. |
MOTION-Knoten anzeigen

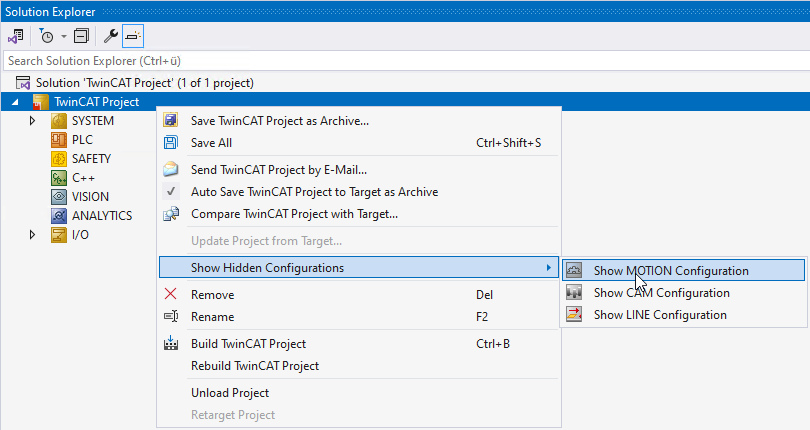

Wenn der MOTION-Knoten im TwinCAT System nicht angezeigt wird, so kann dieser über einen Rechtsklick auf TwinCAT Project > Show Hidden Configurations > Show MOTION Configuration eingeblendet werden.

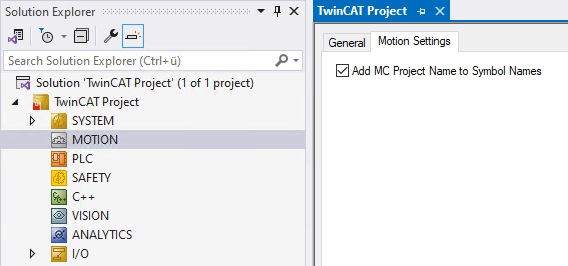

Registerkarte Motion Settings
Die Registerkarte Motion Settings erlaubt Motion-Einstellungen, die alle untergeordneten Projekte (eines Typs) betreffen.
Add MC Project Name to Symbol Names | |
|---|---|
| Standard-Einstellung Befindet sich nur ein MC-Projekt in einem TwinCAT-Projekt, so ist der Name des MC-Projekts nicht Teil von ADS-Symbolnamen. Befinden sich mehrere MC-Projekte in einem TwinCAT-Projekt, so beginnen die ADS-Symbolnamen eines MC-Projekts mit dem Namen des MC Projects, um namensgleiche ADS-Symbole zu vermeiden. |
| Die ADS-Symbolnamen eines MC-Projekts beginnen mit dem Namen des MC-Projekts. |
| Die ADS-Symbolnamen eines MC-Projekts enthalten nicht den Namen des MC-Projekts. Bei mehreren MC-Projekts innerhalb eines TwinCAT-Projekts, obliegt es dem Anwender doppelte ADS-Symbolnamen zu verhindern. |
