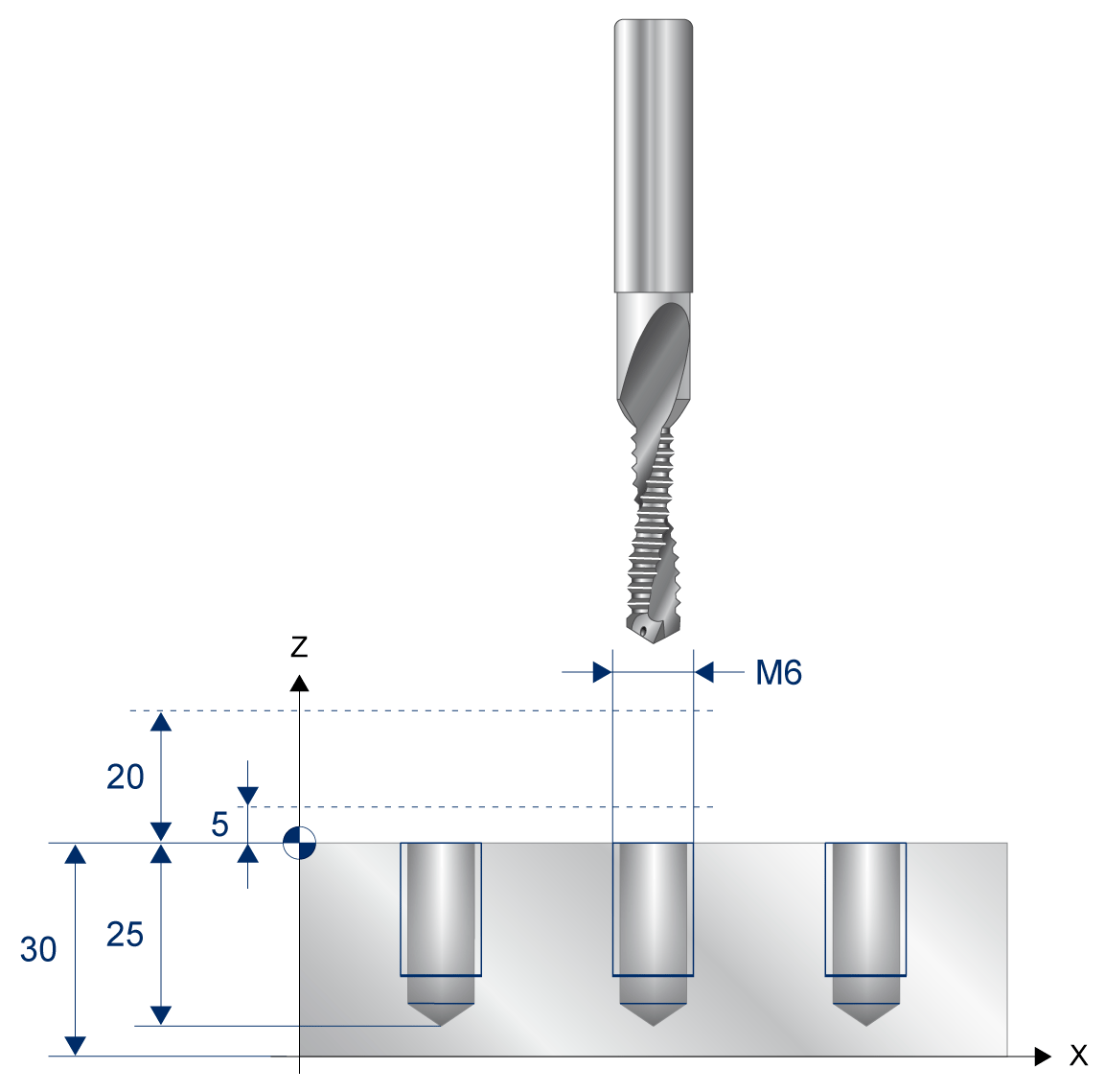

Programmierbeispiel

; Drillthreadmilling



#VAR

  ; input parameters:

  V.L.SurfacePosition = 0    ( Z-Position of workpiece surface )

  V.L.RetractionPlane = 20   ( Z-Position of retraction plane )

  V.L.SafetyClearance = 5    ( relative value of safety clearance in Z )

  V.L.DrillingDepth   = 25   ( depth )

  V.L.ThreadPitch     = 1    ( pitch of the thread )

  V.L.CW_OR_CCW       = 0    ( clockwise or counter-clockwise )

  V.L.ThreadDiameter  = 6    ( diameter of the thread )

#ENDVAR





T5 D5                        ( Act. Tooldata )

M6                           ( Tool change )

G17 G90 G54 S10000 M03       ( Technology data )



G00 Z100                     ( Rapidmove to start position z )

G00 X20 Y20 F800             ( startposition x y )



L CYCLE [NAME=SysDrillThreadMilling.ecy \

    @P1  = V.L.SurfacePosition          \

    @P2  = V.L.RetractionPlane          \

    @P3  = V.L.SafetyClearance          \

    @P4  = V.L.DrillingDepth            \

    @P7  = V.L.ThreadPitch              \

    @P30 = V.L.CW_OR_CCW                \

    @P68 = V.L.ThreadDiameter           \

    ]



G00 Z150 M5                  ( Parkposition )





M30
