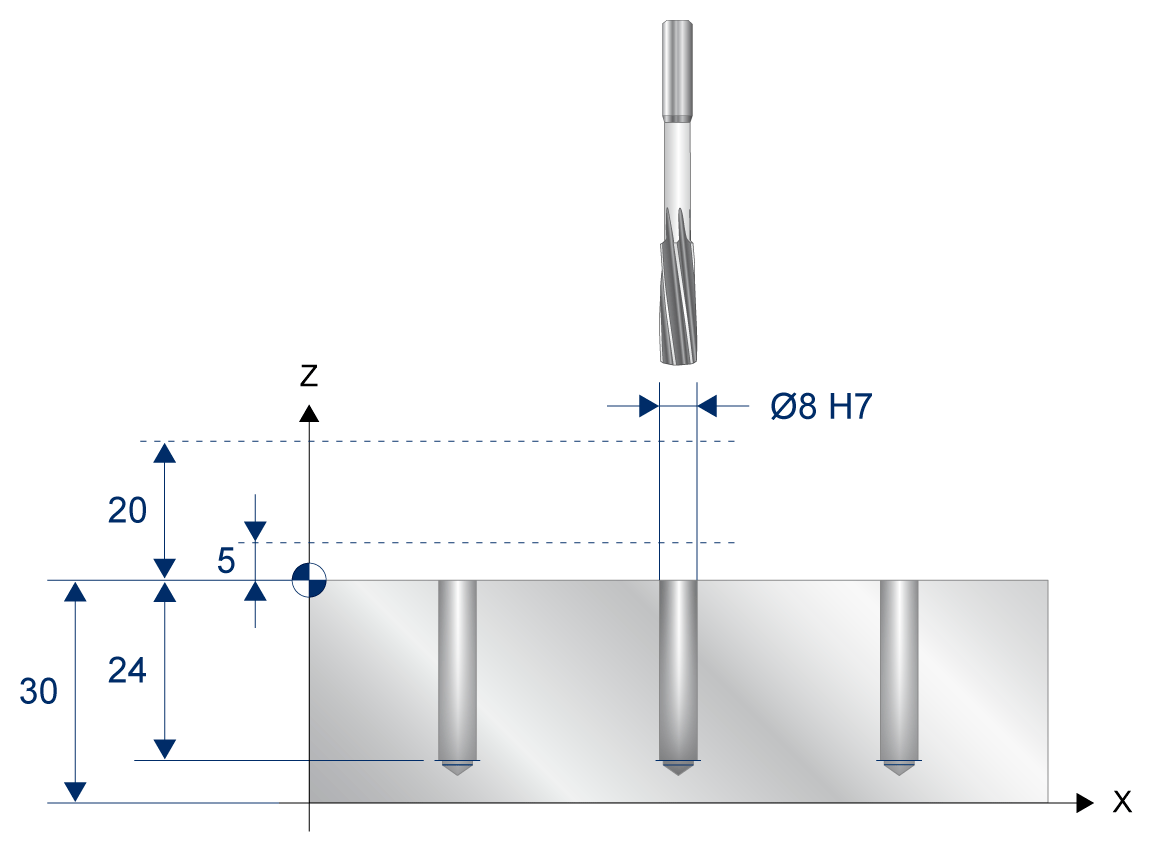

Programmierbeispiel



#VAR

  ; input parameters:

  V.L.SurfacePosition = 0    ( Z-Position of workpiece surface )

  V.L.RetractionPlane = 20   ( Z-Position of retraction plane )

  V.L.SafetyClearance = 5    ( relative value of safety clearance in Z )

  V.L.DrillingDepth   = 24   ( depth )

  V.L.RetractMode     = 0    ( Retract mode (Standard = 1) )

#ENDVAR



T7 D7                        ( Tool data )

M6                           ( Tool change )

G17 G90 G54 F50 M03 S350     ( Technology data )



G00 Z100                     ( Go to z start position )

G00 Y20 X0                   ( 1. Position retract G01 (default) )



L CYCLE [NAME=SysDrillReaming.ecy   \

    @P1 = V.L.SurfacePosition       \

    @P2 = V.L.RetractionPlane       \

    @P3 = V.L.SafetyClearance       \

    @P4 = V.L.DrillingDepth         \

    ]



G00 X40 Y20                  ( 2. Position retract G00 )



L CYCLE [NAME=SysDrillReaming.ecy   \

    @P1 = V.L.SurfacePosition       \

    @P2 = V.L.RetractionPlane       \

    @P3 = V.L.SafetyClearance       \

    @P4 = V.L.DrillingDepth         \

    @P92 = V.L.RetractMode          \

    ]



G00 Z200 M5                  ( Final position, stop of spindle )





M30
