Programmierbeispiel

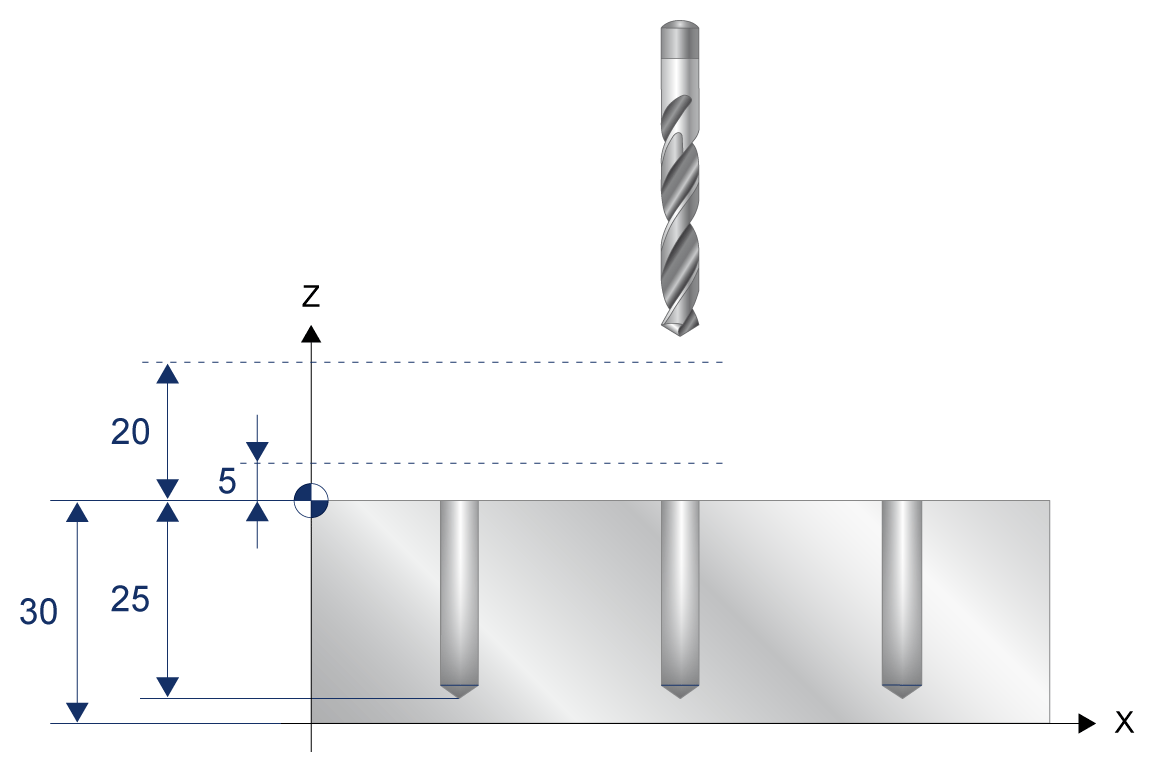

; Deep Hole Drilling



#VAR

  ; input parameters:

  V.L.SurfacePosition = 0   ( Z-Position of workpiece surface )

  V.L.RetractionPlane = 20  ( Z-Position of retraction plane )

  V.L.SafetyClearance = 5   ( relative value of safety clearance in Z )

  V.L.DrillingDepth   = 25  ( depth )

  V.L.NumberOfFeeds   = 3   ( amount of feeds )

  V.L.MachiningMode   = 2   ( machining mode )

  V.L.ReturnClearance = 0.5 ( return clearance for chip breaking/evac.)

#ENDVAR





T2 D2                       ( Tool data )

M6                          ( Tool change )



G00 G17 G90 G54 F250 M03 S1000  ( Technology data )



G00 Z100                    ( Go to z start position )

G00 X20 Y20                 ( 1st drilling position )



( drill first deep-hole in three steps with chip removal )

L CYCLE [NAME=SysDrillDeepHole.ecy  \

  @P1  = V.L.SurfacePosition        \

  @P2  = V.L.RetractionPlane        \

  @P3  = V.L.SafetyClearance        \

  @P4  = V.L.DrillingDepth          \

  @P11 = V.L.NumberOfFeeds          \

  @P31 = V.L.MachiningMode          \

  @P61 = V.L.ReturnClearance        \

  ]



G00 X60 Y20                 ( 2nd drilling position )



( drill second deep-hole in two steps with chip break )



  V.L.NumberOfFeeds   = 2   ( amount of feeds )

  V.L.MachiningMode   = 1   ( machining mode )





L CYCLE [NAME=SysDrillDeepHole.ecy  \

  @P1  = V.L.SurfacePosition        \

  @P2  = V.L.RetractionPlane        \

  @P3  = V.L.SafetyClearance        \

  @P4  = V.L.DrillingDepth          \

  @P11 = V.L.NumberOfFeeds          \

  @P31 = V.L.MachiningMode          \

  @P61 = V.L.ReturnClearance        \

  ]





M30



; Deep Hole Drilling with pilot hole

(---------------------------------------------------------------------)



#VAR

  ; input parameters:

  V.L.SurfacePosition = 0   (Z-Position of workpiece surface)

  V.L.RetractionPlane = 20  (Z-Position of retraction plane)

  V.L.SafetyClearance = 5   (relative value of safety clearance in Z)

  V.L.DrillingDepth   = 10  (depth pilot hole)

  V.L.NumberOfFeeds   = 3   (amount of feeds)

  V.L.MachiningMode   = 2   (machining mode)

  V.L.DwellTime       = 2   (Dwell time)

  V.L.ReturnClearance = 0.5(return clear. for chip breaking/evacuation)



  V.L.PilotHoleZ_Pos     = 5   (start position in Z in pilot hole)

  V.L.PilotHole_Feed     = 50  (feed till start position in pilot hole)

  V.L.Drill_SpindleSpeed = 1000 (spindel speed for drilling)

  V.L.DwellTimeSpindle   = 5   (dwell time for spindle speed/direction)



#ENDVAR



(---------------------------------------------------------------------)



T2 D2                                     ( Tool data )

M6                                        ( Tool change )



G00 G17 G90 G54 F250 M03 S1000            ( Technology data )



G00 Z100                                  ( Go to Z start position )

G00 X20 Y20                               ( 1st drilling position )



( drill pilot hole )

L CYCLE [NAME=SysDrillDeepHole.ecy  \

  @P1  = V.L.SurfacePosition        \

  @P2  = V.L.RetractionPlane        \

  @P3  = V.L.SafetyClearance        \

  @P4  = V.L.DrillingDepth          \

  @P11 = V.L.NumberOfFeeds          \

  @P31 = V.L.MachiningMode          \

  @P61 = V.L.ReturnClearance        \

  ]



T3 D3                                     ( Tool data )

M6                                        ( Tool change )



G00 G17 G90 G54 F250 M03 S100             ( Technology data )



G00 Z100                                  ( Go to z start position )

G00 X20 Y20                               ( 2nd drilling position )



( drill second deep-hole in two steps with chip break )



  V.L.DrillingDepth   = 100               ( depth )

  V.L.NumberOfFeeds   = 2                 ( amount of feeds )

  V.L.MachiningMode   = 1                 ( machining mode )





L CYCLE [NAME=SysDrillDeepHole.ecy  \

  @P1   = V.L.SurfacePosition       \

  @P2   = V.L.RetractionPlane       \

  @P3   = V.L.SafetyClearance       \

  @P4   = V.L.DrillingDepth         \

  @P11  = V.L.NumberOfFeeds         \

  @P17  = V.L.DwellTime             \

  @P31  = V.L.MachiningMode         \

  @P61  = V.L.ReturnClearance       \

  @P173 = V.L.PilotHoleZ_Pos        \

  @P174 = V.L.PilotHole_Feed        \

  @P175 = V.L.Drill_SpindleSpeed    \

  @P176 = V.L.DwellTimeSpindle      \

  ]



(---------------------------------------------------------------------)



M30
