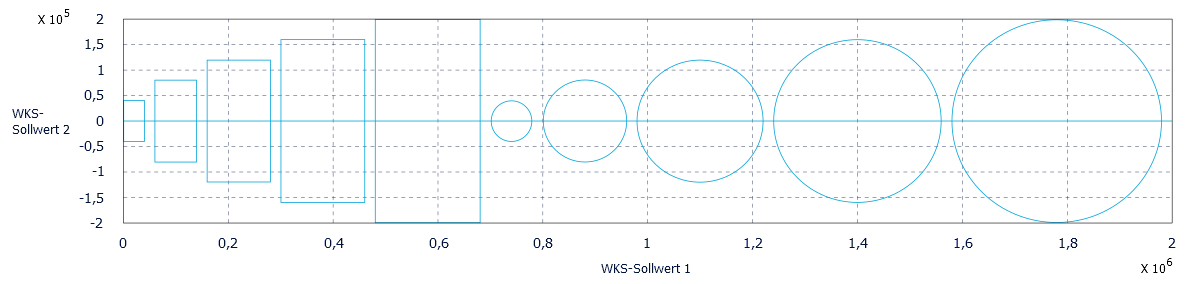

Konturbeispiel
Programmierbeispiel
Mantelflächentransformation
;Mantelflächentransformation
N30 #SLOPE [TYPE=STEP]
N40 G00 X0 Y0 Z100 U0
N50 #CYL [X, U, Z35] ;Anwahl Mantelflächenbearbeitung
N70 G01 G90 X0 U0 F5000
N80 G01 Z10 G90 F50000
N110 $FOR P2=1, 5, 1
N120 P3=P2*4
N130 P4=P3+2
N140 G01 G91 U-P3
N150 XP3
N160 U[2*P3]
N170 X-P3
N180 G90 U0
N190 G91 XP4
N190 $ENDFOR
N200 $FOR P2=1, 5, 1
N210 P3=P2*4
N220 P4=P3*2+2
N230 G90 G02 IP3
N240 G91 G01 XP4
N250 $ENDFOR
N290 #CYL OFF ;Abwahl Mantelflächenbearbeitung
M30
