Begrenzungen, Sonderfälle

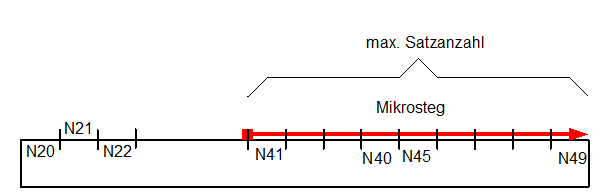

Beschränkung des Look-Ahead-Bereichs
Aufgrund der Ressourcenlimitierung und der Anforderung, dass das NC-Programm möglichst zeitnah nach Start anläuft, ist der betrachtete Look-Ahead-Bereich eingeschränkt.
Im Standard ist die maximale Anzahl von betrachteten Sätzen auf 10 Sätze beschränkt, dies ist über P-CHAN-00603 (alternativ über P-STUP-00061) einstellbar. Je nach Satzlänge ergibt sich hierdurch eine maximale Stegbreite.
Soll eine M/H-Funktion über den Look-Ahead-Bereich hinaus vorgezogen werden, so wird die M/H-Funktion automatisch nur so weit wie es der Look-Ahead-Bereich ermöglicht vorausgegeben.
Programmierbeispiel
Beschränkung des Look-Ahead Bereichs

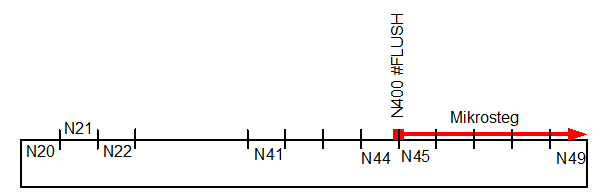

Explizites Aufheben des Look-Ahead-Bereichs, #FLUSH, Lesen synchroner V.E.-Variable
Durch ein Leeren des Kanals (#FLUSH bzw. #FLUSH WAIT) wird der Look-Ahead-Bereich der M-Funktionen zurückgesetzt. D.h. die Vorausgabe der M-Funktionen kann nicht über die #FLUSH-Stelle hinaus zurück erfolgen.
Auch beim Lesen einer synchronen V.E-Variablen (s. [EXTV]) wird ein impliziter #FLUSH WAIT ausgeführt d.h. der Kanal geleert. Eine Vorausgabe über den Lesezugriff einer synchronen V.E.-Variable ist daher ebenfalls nicht möglich.
Soll eine M/H-Funktion über einen #FLUSH hinaus vorgezogen werden, so wird die M/H-Funktion automatisch nur bis zum #FLUSH vorausgegeben.
Programmierbeispiel
Explizites Aufheben des Look-Ahead Bereichs, #FLUSH, Lesen synchroner V.E.-Variable

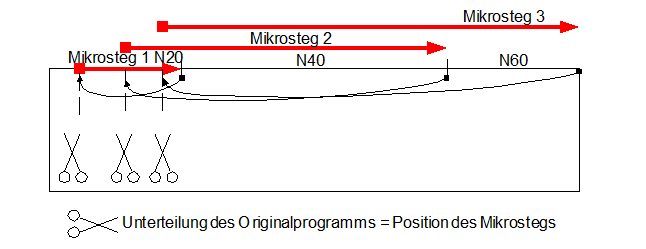

„Überlappende“ wegbezogene Vorausgabe
Nach Erkennen einer wegbezogenen Vorausgabe der M-Funktion werden alle seitherigen gespeicherten Bewegungssätze ausgegeben. Dies entspricht einem expliziten Leeren des Kanals (siehe #FLUSH), wodurch eine verzögerte Abarbeitung der Bewegungssätze vermieden wird.
Somit ist es nicht möglich, den Wegbereich von mehreren M-Funktionen überlappend zu legen.
Überlappen sich die Vorausgaben von M/H-Funktionen, werden die einzelnen M/H-Funktionen automatisch jeweils nur bis zur ursprünglich programmierten Position vorgezogen.
Programmierbeispiel
„Überlappende“ wegbezogene Vorausgabe

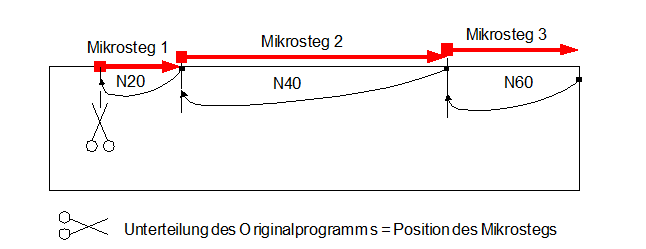

Kombination von MNS_SNS mit und ohne Vorausgabeweg
Programmierbeispiel
Kombination von MNS_SNS mit und ohne Vorausgabeweg
Vorausgabe zwischen Ausgabe- und Synchronisationsstelle einer MVS_SNS
Es ist nicht möglich, eine M/H-Funktion vom Synchronisationstyp MVS_SNS mit Bewegung zwischen die Ausgabe- und Synchronisationsstelle zu schieben. Die Vorausgabe der M/H-Funktion wird dann nur bis maximal zur Synchronisationsstelle der MVS_SNS vorgezogen.
Programmierbeispiel
Vorausgabe mit einer weiteren M/H-Funktion vom Typ MVS_SNS
Im nachfolgenden Beispiel wird versucht die M100 zwischen die Ausgabe- und Synchronisationsstelle der M200 (eine MVS_SNS mit Bewegung) zu schieben. Die M100 wird in diesem Fall nicht wie gewünscht bei X9, sondern am Ende von N10, also bei X10 ausgegeben.
