TRC Option PERPENDICULAR_RADIUS_CHANGE

Mit dieser Option wird eine programmierte Änderung des Werkzeugradius unmittelbar durch Einfügen einer Bewegung orthogonal zur programmierten Kontur ausgefahren.

Syntax:

#TRC [ [PERPENDICULAR_RADIUS_CHANGE=..] ]

PERPENDICULAR_
RADIUS_CHANGE=..

Mit diesem Parameter kann die Änderung des Werkzeugradius senkrecht zur Kontur ausgefahren werden.

0: Kein senkrechtes Ausfahren der Änderung des neuen Werkzeugradius (Standard)

1: Senkrechtes Ausfahren der Änderung des neuen Werkzeugradius

In den Programmbeispielen soll zwischen den programmierten Bewegungssätzen N50 und N60 der Werkzeugradius geändert werden.

Um das Verhalten besser zu veranschaulichen, ist die Änderung des Werkzeugradius sehr groß gewählt. Üblicherweise handelt es sich bei der Änderung des Werkzeugradius um sehr kleine Korrekturen.

In den nachfolgenden Beispielen werden einige Satzübergänge exemplarisch dargestellt. Es sind alle Kombinationen aus Linear- und Zirkularsätzen zulässig.

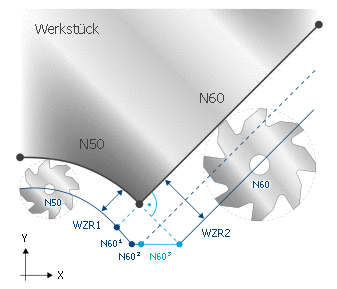

Änderung des Werkzeugradius im Inneneck

	%Test.nc N05 G0 X0 Y0 F1000 #TRC [PERPENDICULAR_RADIUS_CHANGE=1 ] N10 V.G.WZ_AKT.R= 5 N20 G42 N40 G01 X20 Y0 N50 G01 X50 Y50 N55 V.G.WZ_AKT.R = 6 N60 G01 X100 N70 G40 X120 Y0 N99 M30
	%Test.nc N05 G0 X0 Y0 F1000 #TRC [PERPENDICULAR_RADIUS_CHANGE=1 ] N10 V.G.WZ_AKT.R= 6 N20 G42 N40 G01 X20 Y0 N50 G01 X50 Y50 N55 V.G.WZ_AKT.R = 5 N60 G01 X100 N70 G40 X120 Y0 N99 M30

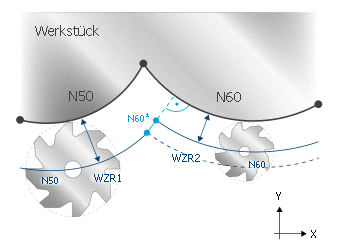

	%Test.nc N05 G0 X0 Y0 F1000 #TRC [PERPENDICULAR_RADIUS_CHANGE=1 ] N10 V.G.WZ_AKT.R= 5 N20 G42 N30 G01 X10 Y20 N40 G01 X20 N50 G03 X50 Y25 R30 N55 V.G.WZ_AKT.R = 6 N60 G03 X90 Y18 R40 N70 G01 X100 N80 G40 X120 Y0 N99 M30

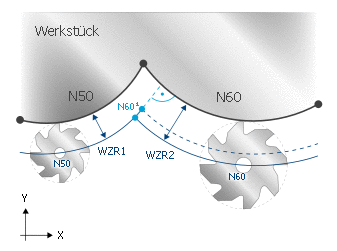

	%Test.nc N05 G0 X0 Y0 F1000 #TRC [PERPENDICULAR_RADIUS_CHANGE=1 ] N10 V.G.WZ_AKT.R= 6 N20 G42 N30 G01 X10 Y20 N40 G01 X20 N50 G03 X50 Y25 R30 N55 V.G.WZ_AKT.R = 5 N60 G03 X90 Y18 R40 N70 G01 X100 N80 G40 X120 Y0 N99 M30

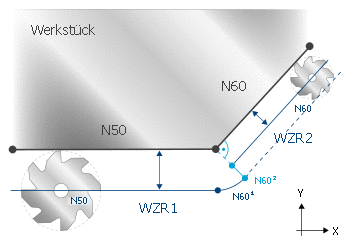

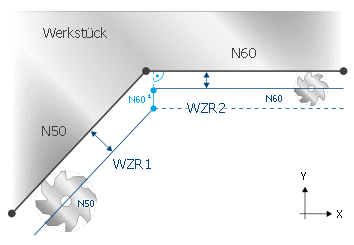

Änderung des Werkzeugradius am Außeneck

	%Test.nc N05 G0 X0 Y0 F1000 #TRC [PERPENDICULAR_RADIUS_CHANGE=1 ] N10 V.G.WZ_AKT.R= 6 N20 G42 G25 N40 G01 X20 Y20 N50 G01 X50 N55 V.G.WZ_AKT.R = 5 N60 G01 X80 Y50 N70 G01 X120 N80 G40 X140 Y0 N99 M30
	%Test.nc N05 G0 X0 Y0 F1000 #TRC [PERPENDICULAR_RADIUS_CHANGE=1 ] N10 V.G.WZ_AKT.R= 6 N20 G42 G26 N40 G01 X20 Y20 N50 G01 X50 N55 V.G.WZ_AKT.R = 5 N60 G01 X80 Y50 N70 G01 X120 N80 G40 X140 Y0 N99 M30
	%Test.nc N05 G0 X0 Y0 F1000 #TRC [PERPENDICULAR_RADIUS_CHANGE=1 ] N10 V.G.WZ_AKT.R= 5 N20 G42 G25 N40 G01 X20 Y20 N50 G01 X50 N55 V.G.WZ_AKT.R = 6 N60 G01 X80 Y50 N70 G01 X120 N80 G40 X140 Y0 N99 M30
	%Test.nc N05 G0 X0 Y0 F1000 #TRC [PERPENDICULAR_RADIUS_CHANGE=1 ] N10 V.G.WZ_AKT.R= 5 N20 G25 N30 G42 X10 Y10 N40 G01 X20 N50 G02 X60 Y0 R30 N55 V.G.WZ_AKT.R = 6 N60 G02 X90 Y12 R50 N70 G01 X100 N80 G40 X120 Y0 N99 M30
	%Test.nc N05 G0 X0 Y0 F1000 #TRC [PERPENDICULAR_RADIUS_CHANGE=1 ] N10 V.G.WZ_AKT.R= 5 N20 G26 N30 G42 X10 Y10 N40 G01 X20 N50 G02 X60 Y0 R30 N55 V.G.WZ_AKT.R = 6 N60 G02 X90 Y12 R50 N70 G01 X100 N80 G40 X120 Y0 N99 M30
	%Test.nc N05 G0 X0 Y0 F1000 #TRC [PERPENDICULAR_RADIUS_CHANGE=1 ] N10 V.G.WZ_AKT.R= 5 N20 G25 N30 G42 X10 Y10 N40 G01 X20 N50 G02 X60 Y0 R30 N55 V.G.WZ_AKT.R = 6 N60 G01X80 Y40 N70 G01 X100 N80 G40 X120 Y0 N99 M30
	%Test.nc N05 G0 X0 Y0 F1000 #TRC [PERPENDICULAR_RADIUS_CHANGE=1 ] N10 V.G.WZ_AKT.R= 5 N20 G26 N30 G42 X10 Y10 N40 G01 X20 N50 G02 X60 Y0 R30 N55 V.G.WZ_AKT.R = 6 N60 G01X80 Y40 N70 G01 X100 N80 G40 X120 Y0 N99 M30
