Messtasterkorrektur

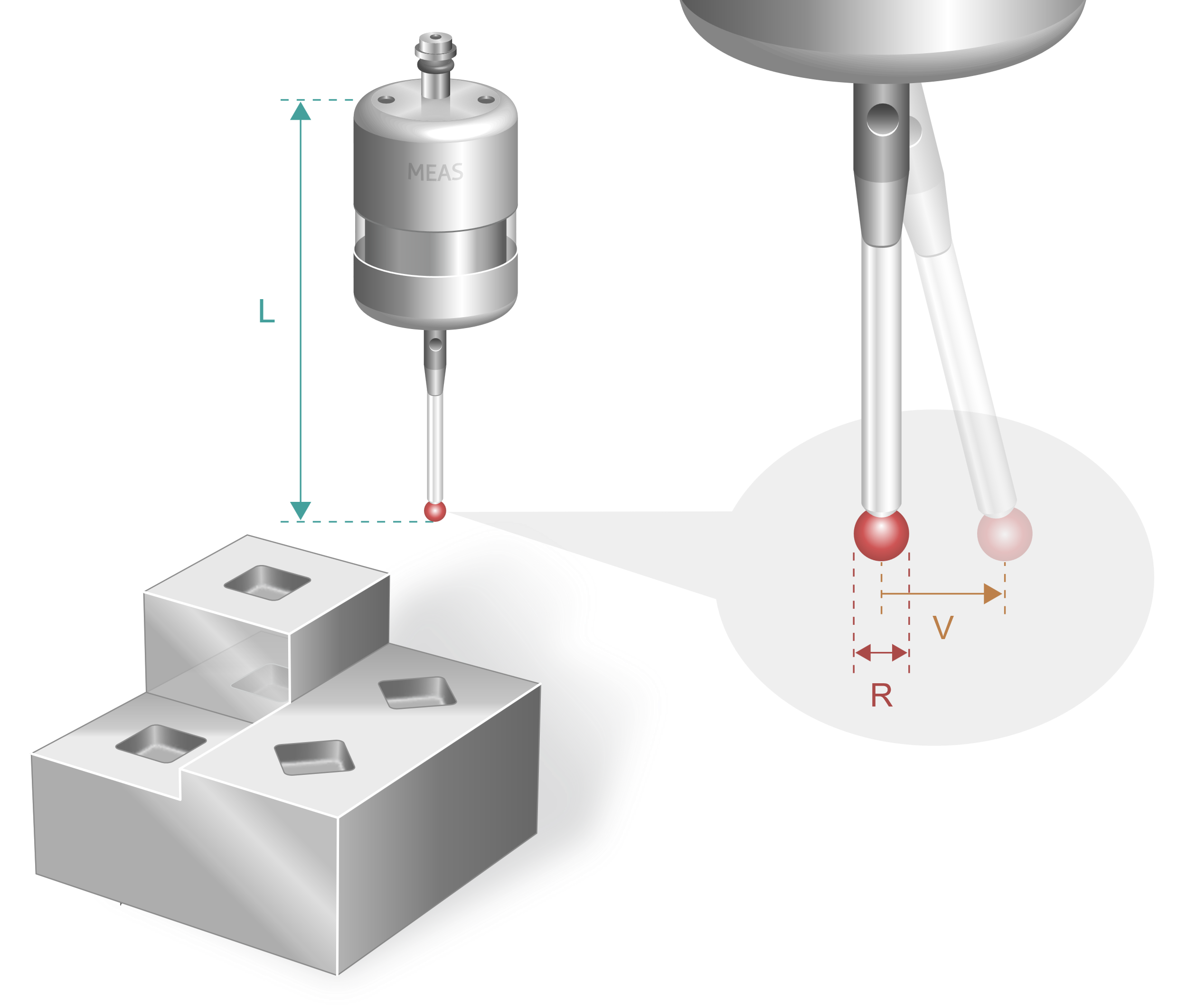

Die Messzyklen nehmen nicht nur einen einzelnen Messpunkt auf, sondern führen zusätzlich eine automatische Korrektur des Messergebnisses durch. Diese Korrektur basiert auf den Werkzeugdaten des aktiven Messtasters (siehe Konfigurationsdatei ) und berücksichtigt:

• den Radius der Messtasterkugel (V.G.WZ_AKT.R)
• die Verschiebung der Messtasterspitze in X und Y (V.G.WZ_AKT.V.X / V.G.WZ_AKT.V.Y)
• die Länge des Messtasters (V.G.WZ_AKT.L), die über die Werkzeuglängenkorrektur im PCS-System bereits verrechnet wird

Die genannten Parameter werden bei der Kalibrierung des Messtasters ermittelt. Eine korrekte Kalibrierung ist Voraussetzung für korrekte Messergebnisse.

Korrektur bei seitlicher Messung (XY-Ebene)

Wird in der XY-Ebene gemessen, korrigiert der Zyklus den gemessenen Punkt um:

1. den Messtasterradius entlang der Messrichtung
2. die Verschiebung (Offset) in X und Y, unter Berücksichtigung der aktuellen Spindelposition

Korrektur bei vertikaler Messung (Z-Achse)

Bei einer Messung in Z wird die Messtasterlänge über die aktive Werkzeuglängenkorrektur im PCS-System automatisch berücksichtigt. Eine zusätzliche Radiuskorrektur in XY findet nicht statt.
