Abarbeitung von zusätzlichen Sätzen

Wird zusätzlich zu den Bewegungssätzen an der Satzgrenze (N10 – N20) ein Befehl ohne Konturinformation (z.B. quittierungspflichtige M-Funktion mit Ausgabe vor Satz und Synchronisation nach Satz, MVS_SNS) programmiert, so kann dieser wahlweise vor, während oder nach der Überschleifkurve ausgeführt werden.

Programmierbeispiel

Abarbeitung von zusätzlichen Sätzen

N100 #CONTOUR MODE [DEV, PATH_DEV 4, RELEVANT_PATH 0.1, INTER_ACTION]
N110 X100 G61 M25
N120 Y100

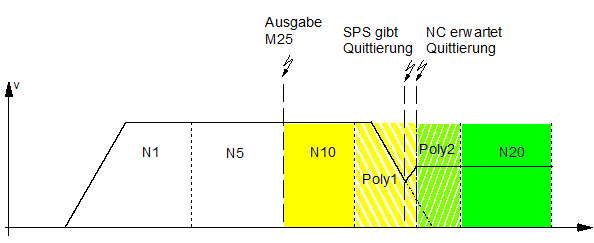

Abarbeitung von zusätzlichen Sätzen 1:
Synchronisation mit nicht konturrelevanten Aktionen während dem Überschleifen
N100 #CONTOUR MODE [DEV, PATH_DEV 4, RELEVANT_PATH 0.1, POST_ACTION]

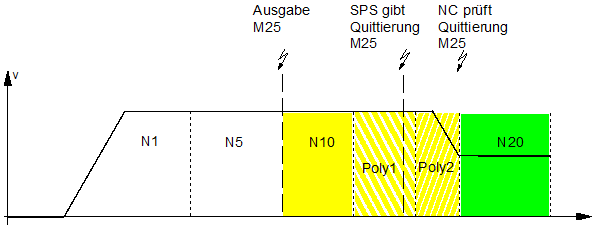

Abarbeitung von zusätzlichen Sätzen 2:
Synchronisation mit nicht konturrelevanten Aktionen nach dem Überschleifen

Für die Ausführung dieser Befehle existieren folgende 3 Möglichkeiten:

  1. Direkt nach Vorsatz (N10) und vor dem 1. Überschleifpolynom
  2. Zwischen 1. und 2. Überschleifpolynom
  3. Nach dem 2. Überschleifpolynom und vor dem Nachsatz (N20)
