Konfigurieren von GEO-Tasks

Standardmäßige Taskaufteilung einer mehrkanaligen Konfiguration

Konfigurieren von GEO-Tasks 1:
Ausgangslage (ohne Multicore-Kanalaufteilung)

Auf dieser standardmäßigen Taskaufteilung aufbauend kann die Interpolation jedes einzelnen CNC-Kanals einer GEO-Task zugeordnet werden. Dabei können jeder GEO-Task 1-n Kanäle der CNC zugeordnet werden.

Im folgenden Fall wurden bei einer 4-kanaligen Konfiguration zwei zusätzliche Tasks, GEO 2 und GEO 3, integriert:

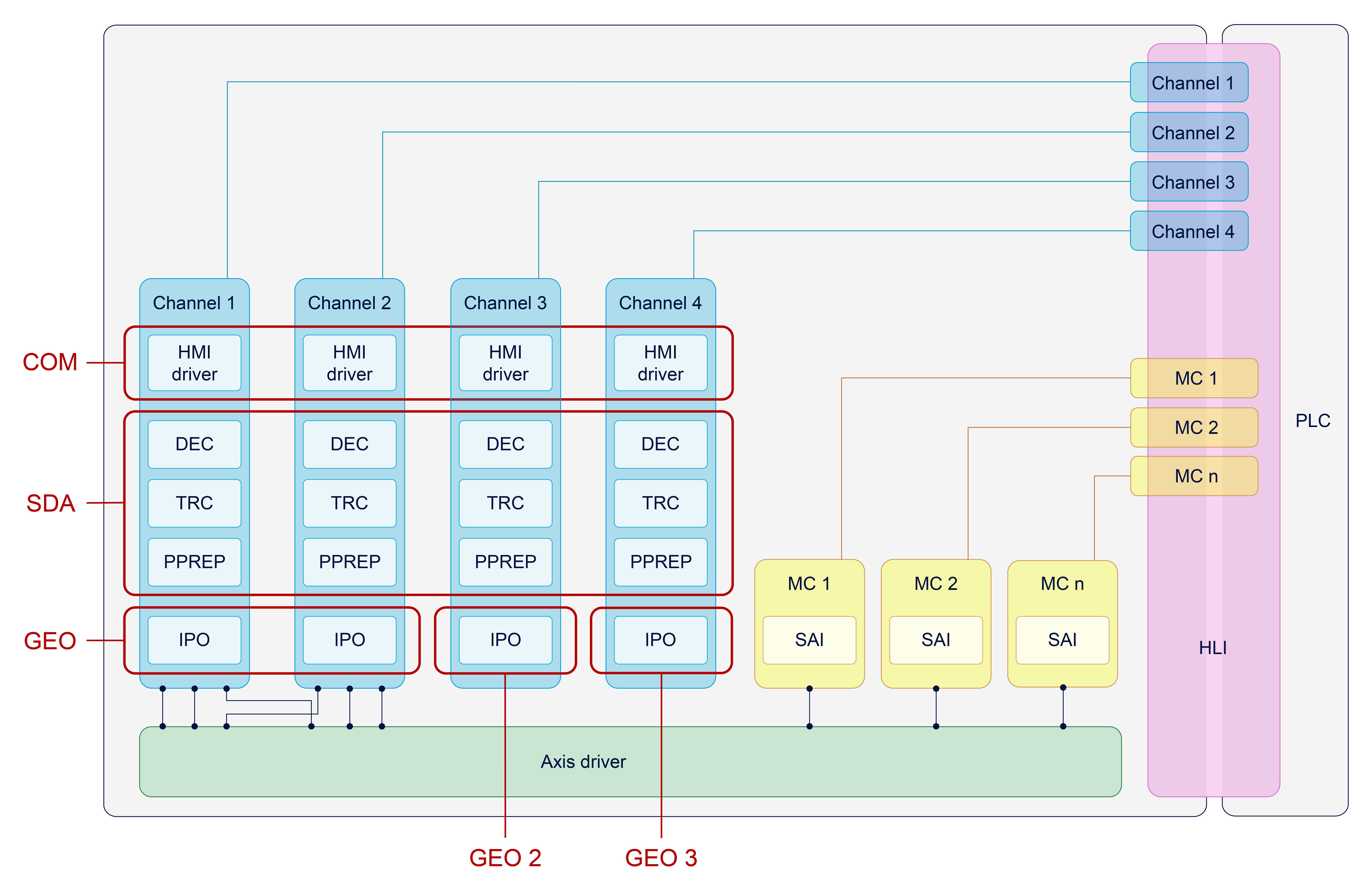

Konfigurieren von GEO-Tasks 2:
Aufteilung der GEO-Tasks einer 4-kanaligen CNC auf mehrere Kerne
