ID 50991
Die Start- und Endposition der Echtzeit-Schleife sind nicht identisch. | |||||
Beschreibung | Die Positionen beim Eintritt in die Echtzeit-Schleife muss mit der Position am Ende der Schleife identisch sein. Die Programmierung der Echtzeit-Schleife erfolgt über #RT WHILE / #RT ENDWHILE. | ||||

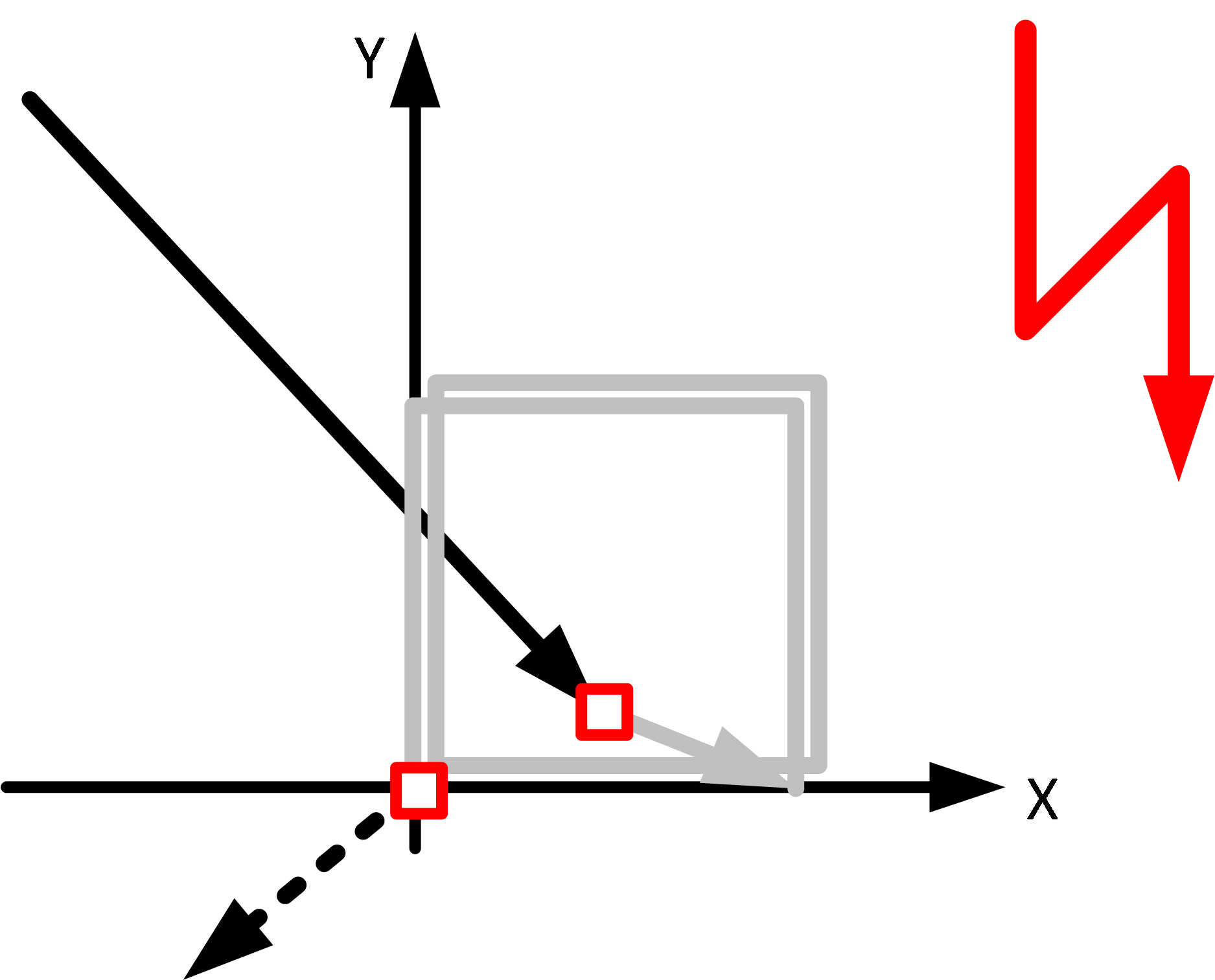

Fehlerhaftes Beispiel: N0130 G1 X50 Y10 (Startposition)
N0140 #RT WHILE
N0150 X100
N0160 Y100
N0170 X0
N0180 X0 Y0 (Endposition)
N0190 #RT ENDWHILE

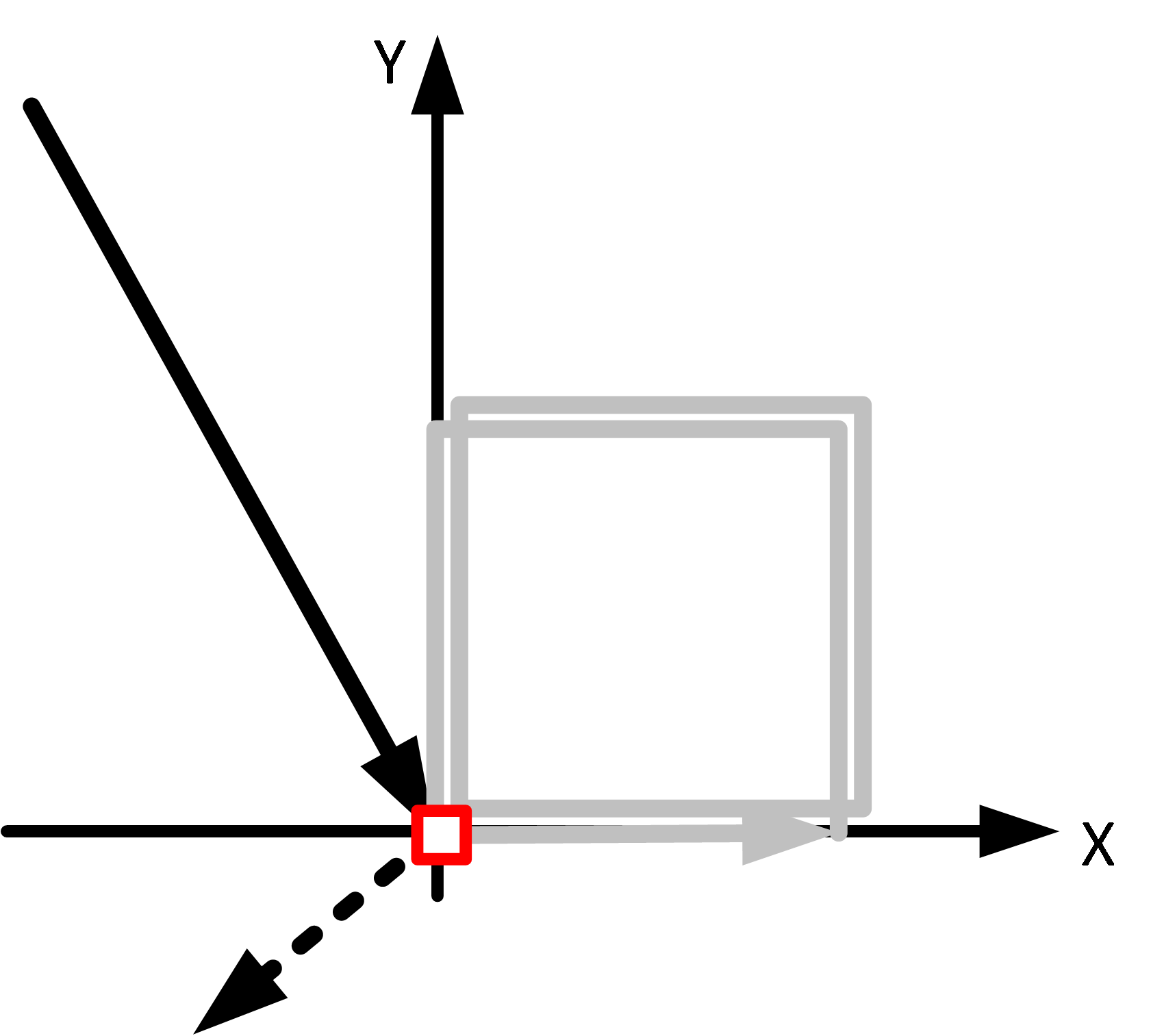

| Korrigiertes Beispiel: N0130 G1 X0 Y0 (Startposition)
N0140 #RT WHILE
N0150 X100
N0160 Y100
N0170 X0
N0180 X0 Y0 (Endposition)
N0190 #RT ENDWHILE
| ||||
Reaktion | Klasse | 2 | Abbruch der NC-Programmbearbeitung. | ||
Abhilfe | Klasse | 3 | Prüfen und Modifizieren der Positionen am Beginn und Ende der Echtzeit-Schleife. | ||
Parameter | %1: | Logische Achsnummer [-] | |||
Logische Achsnummer P-AXIS-00016 der betroffenen Achse | |||||
%2: | Aktueller Wert [0.1 10^-3 mm bzw. ø] | ||||
Aktuelle Position der betroffenen Achse | |||||
%3: | Erwarteter Wert [0.1 10^-3 mm bzw. ø] | ||||
Erwartete Position der betroffenen Achse | |||||
Fehlertyp | - | ||||
| |||||
