ID 13106

Falsche Definition von Bezugs- und Rückzugsebene.

Beschreibung

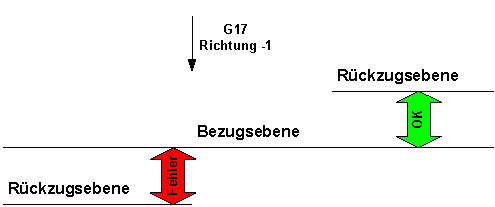

Im Zyklus wird richtungsabhängig geprüft, ob die Rückzugsebene vor der Bezugsebene liegt. Die Meldung wird erzeugt, wenn die Abstände gleich oder die Rückzugsebene unter der Bezugsebene liegt.

Reaktion

Klasse

-

Fehler: Übergang in Fehlerzustand. Kompletter Reset des NC-Kanals notwendig.

Abhilfe

Klasse

-

Lage von Rückzugsebene und Bezugsebene prüfen und Versorgungsparameter korrigieren.

Parameter

%1:

Logische Achsnummer

Betroffener Zyklus.

Fehlertyp

1, Fehlermeldung aus dem NC-Programm
