Angabe des Satzzählers

Satzzähler

Satzvorlauftyp = 3, Satzzähler = 100

Programm starten

Programm wird bis zur Fortsetzposition ausgeführt, NC wartet auf Fortsetzen. Nach dem Fortsetzen wird der restliche Teil des Quadrates gefahren.

Programmierbeispiel

                   Satzzähler = BC
%t_sv_count.nc                   1
N00 G00 G90 X2 Y2                2
P1 = 0                           3
N80  G01 G91 X10 F500            4
N095     Y10                     5
                                 6
$FOR P1 = 1, 5, 1                7,  9, 11, 13, 15
N100     X-2                     8, 10, 12, 14, 16
$ENDFOR                          17
                                 18
N120  Y-10                       19
N130 M30                         20



Satzzähler (BC) = 8

Satzzähler (BC) = 16

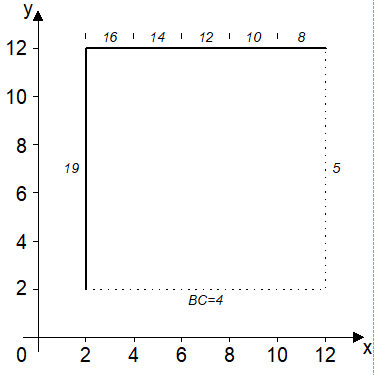

Angabe des Satzzählers 1:Satzvorlauf aktiv



Angabe des Satzzählers 2:Reale Achsbewegung



Achsbewegung zu Programmstartposition und Wiederaufsetzposition sind nicht eingezeichnet

Angabe des Satzzählers 3:

Angabe des Satzzählers 4:
