Wegabhängige Winkelkorrektur beim Satzvorlauf (#VECTOR OFFSET)

#VECTOR OFFSET

Ist an der Wiederanfahrposition des NC-Programms eine wegabhängige Winkelkorrektur (#VECTOR OFFSET) aktiv, so wird diese Korrektur beim automatischen Wiederanfahren auch gesondert wieder hergestellt (s.a. #CAX TRACK).

Es läuft folgende Sequenz beim Wiederanfahren ab:

(Ausrichten der C-Achse entsprechend der Tangente an der Wiederanfahrposition)
Ausrichten der Winkel senkrecht und tangential zur Kontur (ANC, DRC)
Wiederanfahren entsprechend der Satzvorlaufposition
Reaktivieren (des automatischen C-Achsnachführens und) der wegabhängigen Winkelkorrektur
Warten auf Fortsetzen von Bediener / HMI / PLC

Programmierbeispiel

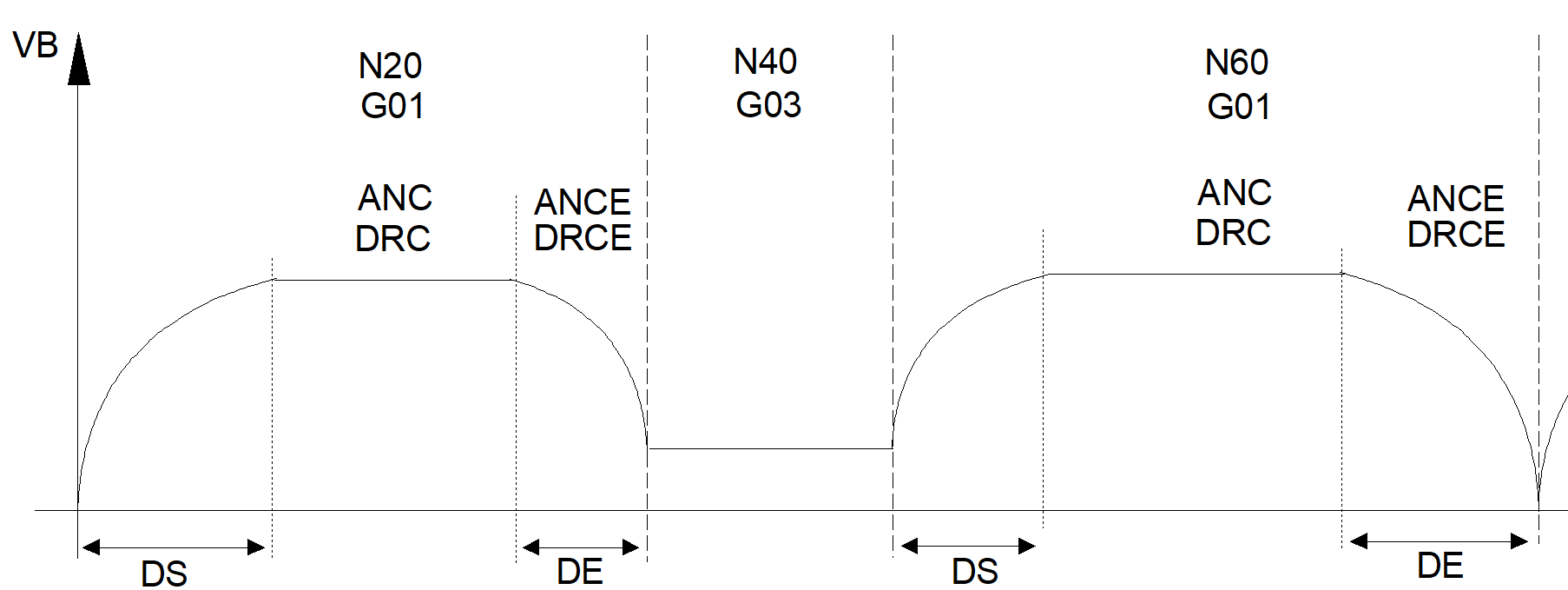

Satzvorlauf auf Satz N40 mit ANC/DRC-Winkeloffset

%block-search-vector-offset

N10 #VECTOR OFFSET ON [ DS=20 DE=15 ANC=2 DRC=3
ANCE=0.5 DRCE=0.2 ]

N20 G01 G90 X100 Y0 F200

N30 #VECTOR OFFSET ON [ DS=1 DE=1 ANC=0.5 DRC=0.2]

N40 G03 X110 Y10 J10 F75

N50 #VECTOR OFFSET ON [ DS=15 DE=20 ANC=2 DRC=3
ANCE=0.1 DRCE=0.1 ]

N60 G01 Y115

N70 G01 Y0

…

N100 #VECTOR OFFSET OFF ALL

M30

	Der Vektoroffset wird nur wieder angestellt, falls auch das automatische Anfahren an die Kontur (s.a. mc_cmd_bs_auto_return_w) angewählt ist.
