Zurückgelegter Fahrweg im aktuellen Satz in Promille
Promille

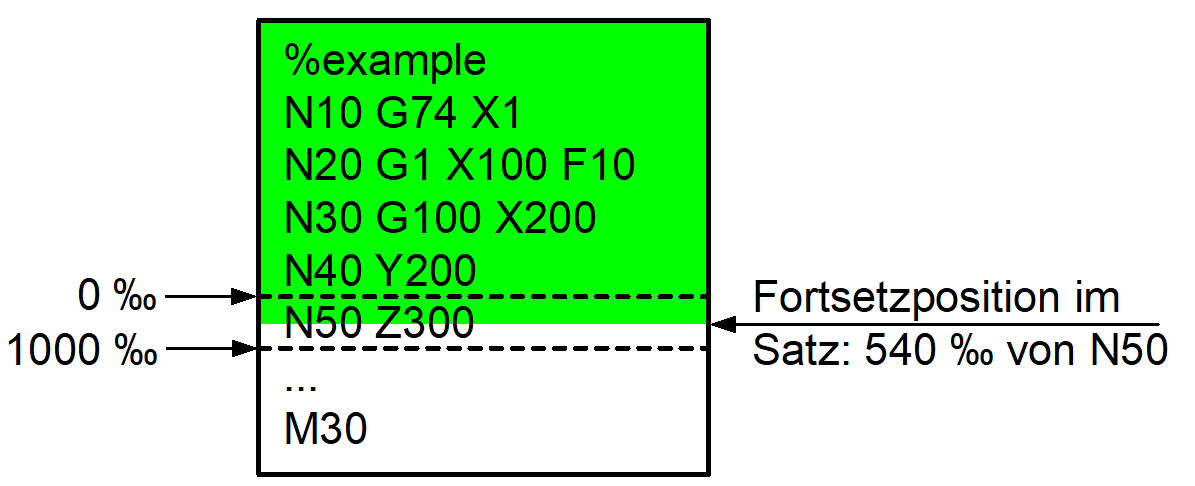

Die Position innerhalb eines Bewegungssatzes wird in Promille festgelegt.
Die Promilleangabe kann beim Unterbrechen der aktuellen Bewegung als Anzeigedatum auf dem PLC-Interface (s. Kapitel HLI: Zurückgelegter Weg im Satz – Promille) abgelesen werden.
Alternativ kann die Promilleangabe auch ohne vorheriges Ablesen rein als gewünschter Wert vorgegeben werden.
 | Wird die Wiederanfahrposition über die relative Angabe bezogen auf den Bewegungssatz (Promille) festgelegt, so ändert sich diese Position – im Rahmen der Auflösungsgenauigkeit – selbst beim Wiederanfahren mit aktiver Werkzeugradiuskorrektur und anderem Werkzeugradius nicht. D.h. falls eine Werkzeugradiuskorrektur aktiv ist, kann im Satzvorlauf ein Werkzeug mit unterschiedlichem Radius eingewechselt werden. |
Wertebereich der Promilleangabe

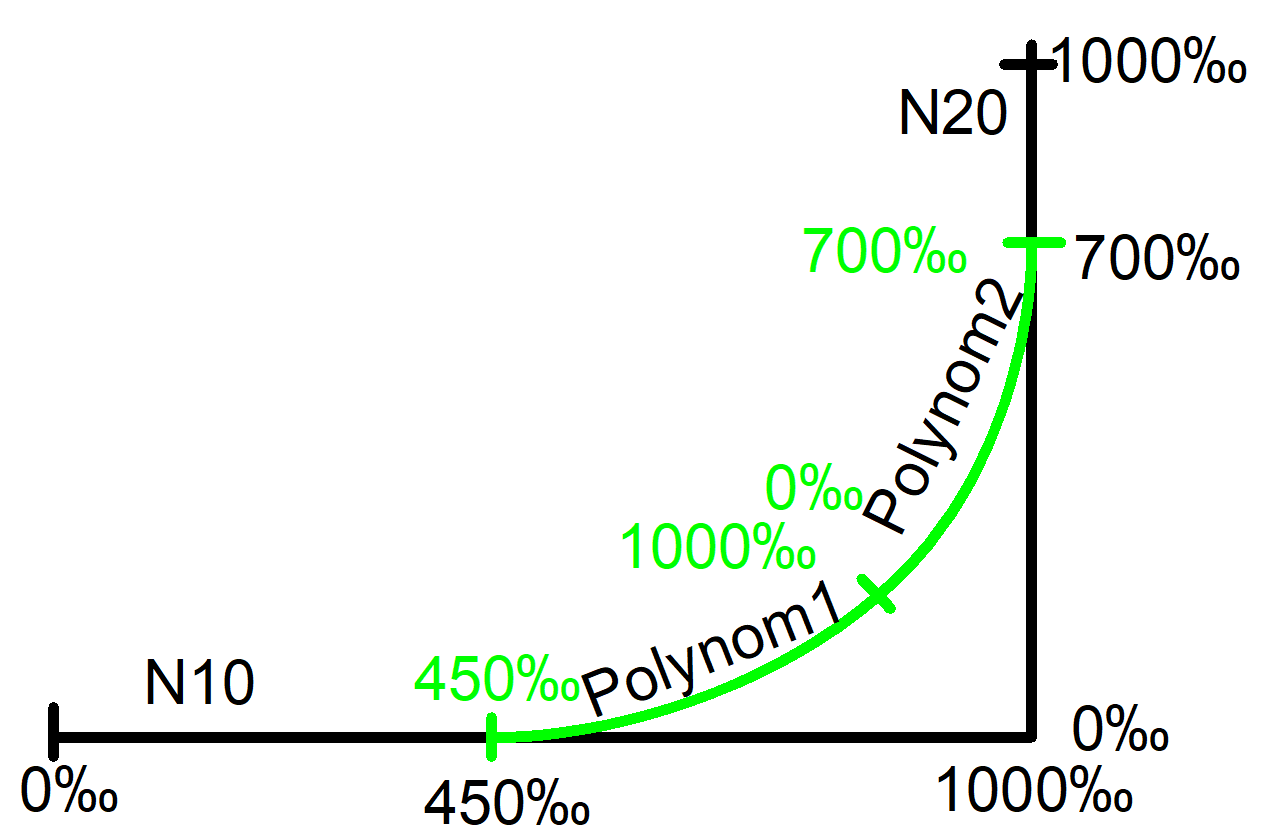

Die Promilleangabe eines Satzes liegt normalerweise immer im Bereich [0, 1000].

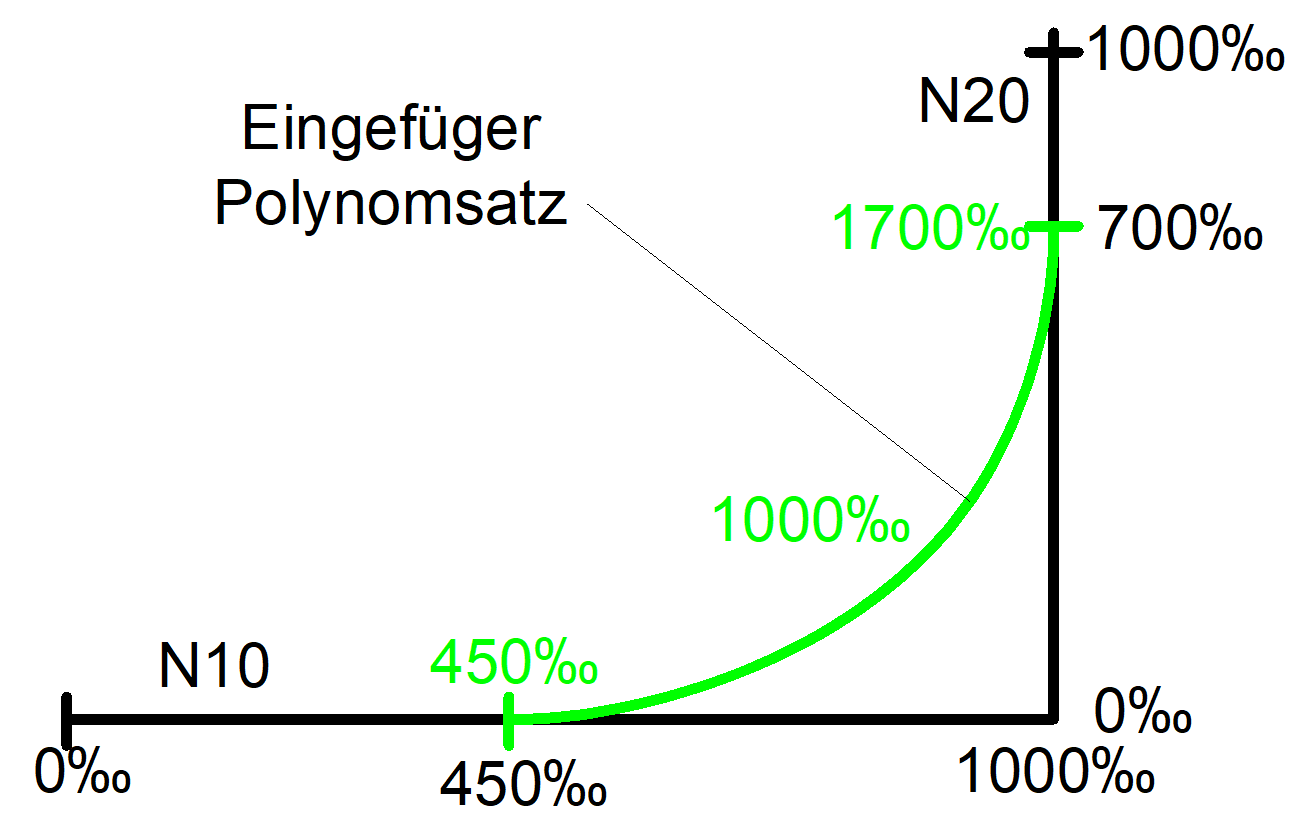

| Wird nur ein Satz durch die CNC (z.B. bei #HSC [OPMODE = 1]) zwischen zwei ursprünglichen Sätzen eingefügt, so kann dessen Fahrweg zwischen [0,2000] liegen |
