Hochpassfilter

Frequenzgang

Der Frequenzgang von Hochpassfiltern ergibt sich aus der Spiegelung des Frequenzganges des entsprechenden Tiefpassfilters an der Linie der Grenzfrequenz.

Hochpassfilter 1:
Amplituden-Frequenzgang von Hochpassfiltern (4. Ordnung)

Sprungantwort

Im Gegensatz zu Tiefpassfiltern schwingen die Filterausgangswerte der Sprungantwort bei Hochpassfiltern um den stationären Wert.

Hochpassfilter 2:

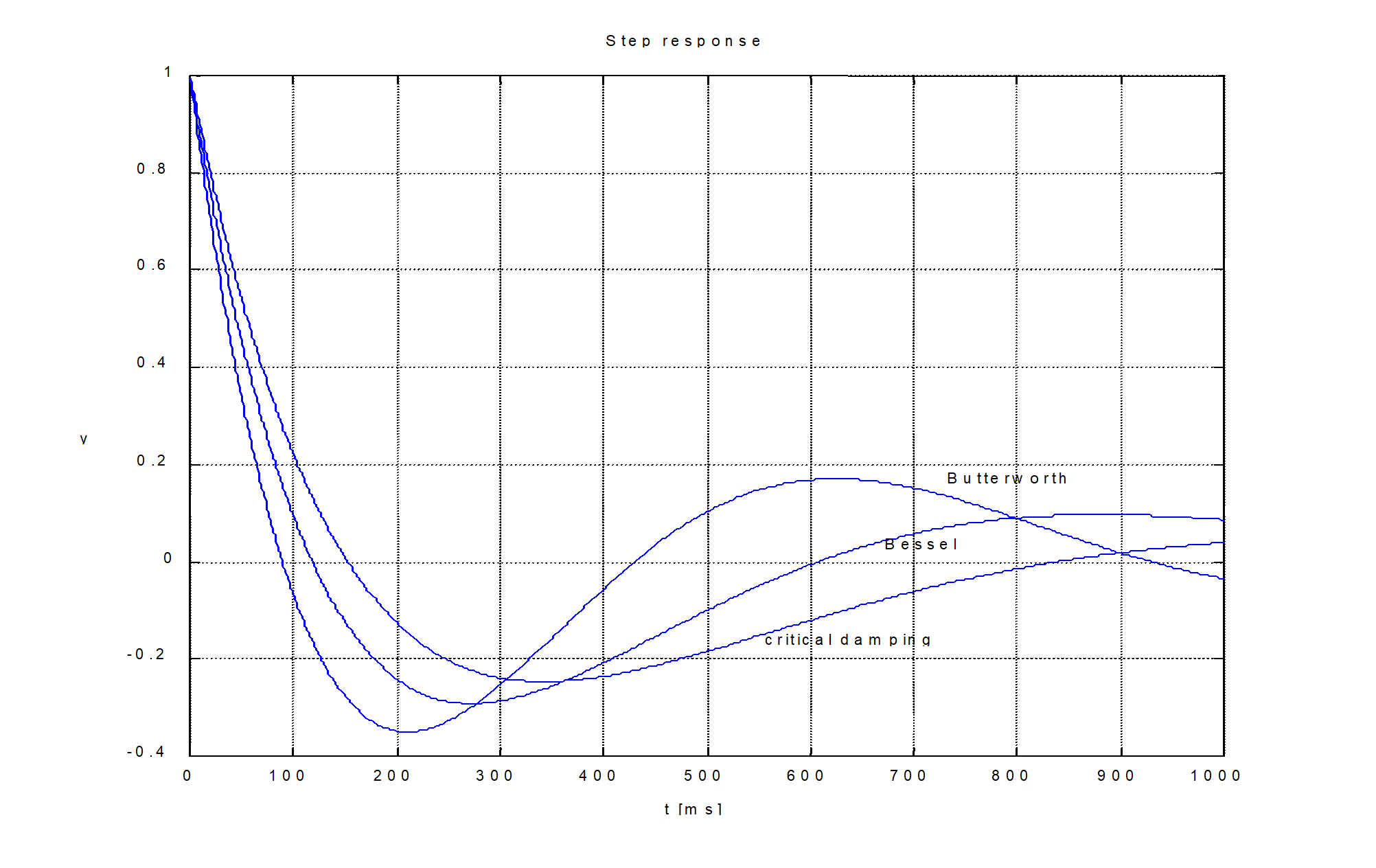

Sprungantwort von Hochpassfiltern (4. Ordnung)
