Interpolationskanal

Mit einem Klick auf den Interpolationskanal werden folgende Dialoge sichtbar:

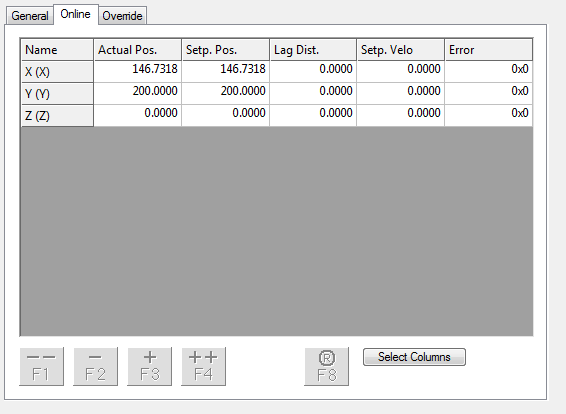

Karteireiter "Online"

Hier werden alle Achsen der aktuellen Interpolationsgruppe aufgelistet. Dabei werden aktuell dargestellt:

Istpositionen
Sollpositionen
Schleppabstände
Sollgeschwindigkeiten und
Fehlercodes

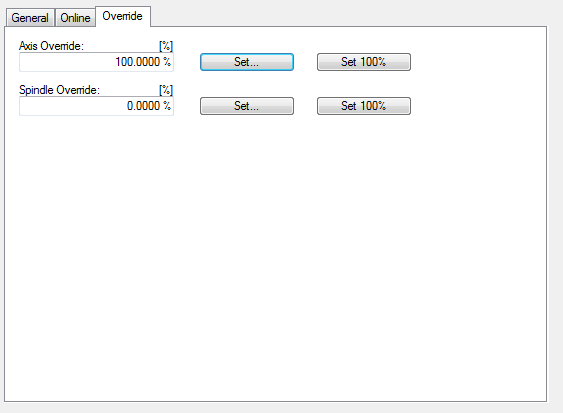

Karteireiter "Override"

Auf der Seite 'Override' ist der Kanal-Override für die Achsen abzulesen und zu setzen. Falls die SPS läuft und dort das zyklische Kanal-Interface beschrieben wird, dann wird der hier gesetzte Override durch die SPS wieder überschrieben.

Nähere Information zur Wirkungsweise des Overrides sind unter Bahnoverride (Interpreter-Overridetypen) zu finden.

Der Spindel-Override wird zwar durch das zyklische Kanal-Interface beschrieben, aber derzeit nicht unterstützt.
