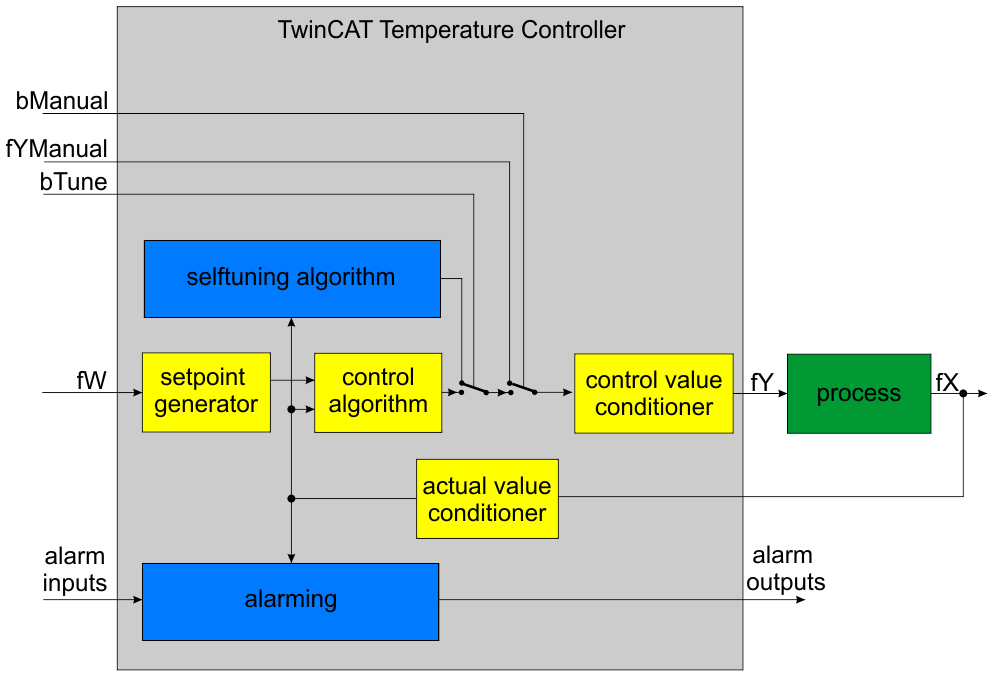

Prinzipschaltbild

Der TwinCAT Temperature Controller besteht aus einer Reihe von Funktionsbausteinen. Es gibt folgende Funktionsbausteine:

• Selftuning Algorithmus (FB_Selftuner)
• Regelalgorithmus (FB_ControlAlgorithm)
• Sollwertgenerator (FB_SetpointConditioner)
• Stellgrößengenerator (FB_ControlValueConditioner)
• Alarming (FB_Alarming)

Diese Funktionsbausteine rufen wiederum eine Reihe weiterer untergeordneter Funktionsbausteine auf:
