Statistische Methoden auf Fenstern

Dieses Beispiel zeigt eine mögliche Verwendung der Condition Monitoring Bibliothek anhand des Bausteins FB_CMA_WindowStatistics. Hierbei werden statistische Basiswerte wie Maximum, Minimum und Mittelwert auf benutzerdefinierten Fenstern eines Eingangsdatensatzes berechnet.

Der Quellcode zu diesem Beispiel kann hier heruntergeladen werden: WindowStatistics_Sample.zip

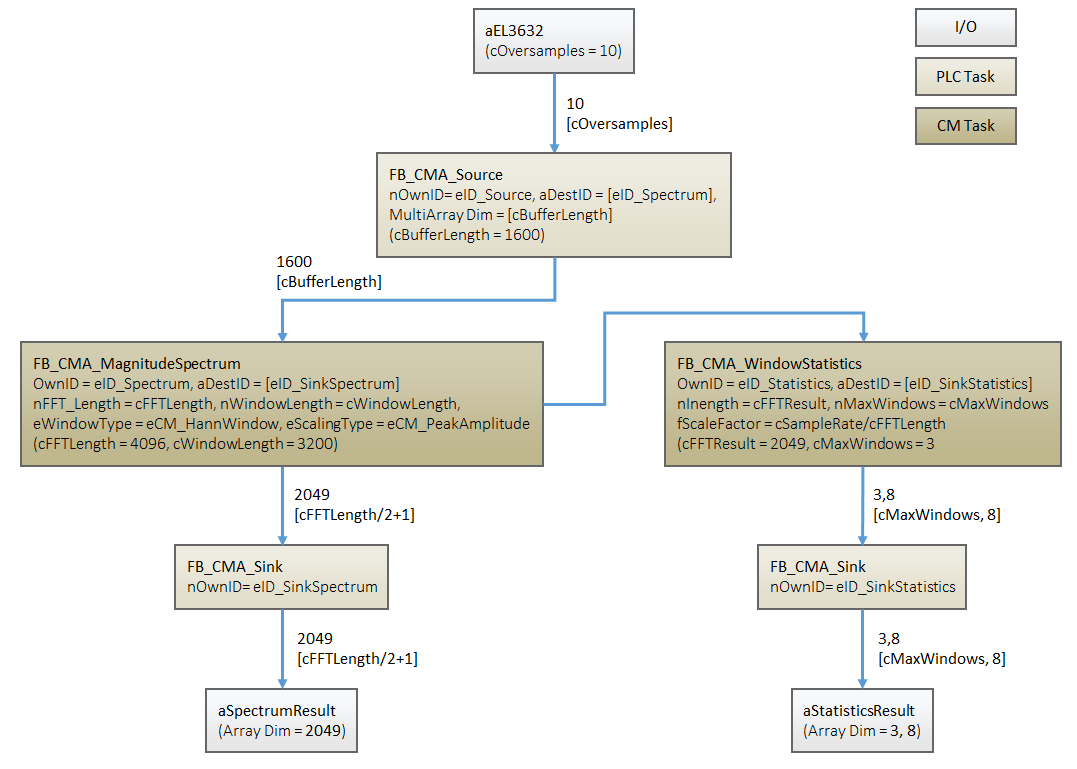

Blockdiagramm

Statistische Methoden auf Fenstern 1:

Programmparameter

Die Tabelle unten zeigt eine Liste mit wichtigen Parametern für die Konfiguration der verwendeten Funktionsbausteine.

Samplingrate

10000

Pufferlänge

1600

FFT Länge

4096

Eingangsdatengröße

2049

Skalierungsfaktor

10000 / 4096

Anzahl Fenster

3

Erläuterungen

In diesem Beispiel wird zunächst ein Spektrum berechnet, welches im Anschluss in den relevanten Bereichen detaillierter überwacht wird. Diese befinden sich an den Peaks des Spektrums bei 100, 1180, 2260 Hz mit einer jeweiligen Breite von 200 Hz.

Das im Beispiel enthaltene Scope Projekt visualisiert das berechnete Spektrum und die definierten Fenster für die statistischen Berechnungen. Ein Digital-Chart zeigt diese Werte auf dem Fenster um die Frequenz 100 Hz.

Voraussetzungen

Entwicklungsumgebung

Zielplattform

Einzubindende SPS-Bibliotheken

TwinCAT v3.1.4022.25

PC or CX (x86, x64)

Tc3_CM, Tc3_CM_Base, Tc3_MultiArray
