TwinCAT Analytics Binary File

TwinCAT Analytics Binary File ist ein TwinCAT-spezifischer Storage. Daher ist keine externe Software erforderlich. Sie können diese Speicherart direkt nach der Installation des Analytics Storage Providers nutzen. Es handelt sich um dieselbe Datei, die der TwinCAT Analytics Logger in seiner „Offline“-Konfiguration ohne MQTT-Message-Broker bereitstellt.

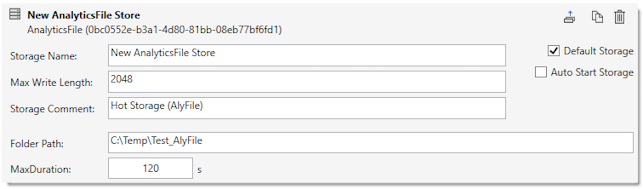

Storage Name:
Vergeben Sie einen sprechenden Namen, der den Zweck des Storages gut beschreibt. Er wird bei der Konfiguration im Manager an verschiedenen Stellen wieder erscheinen.

Max Write Length:
Hier wird die Datenmenge angegeben, welche in einem Aufruf in die .tay-Datei geschrieben wird.

Storage Comment:
Hier können Sie zusätzliche Informationen zu dem Storage hinterlegen.

File Path:
Für die Konfiguration müssen Sie Ihren bevorzugten Ordner auf dem lokalen Gerät auswählen, auf dem der Storage Provider läuft.

Zur Bestätigung wird der verwendete Ordner im Fenster Connection String angezeigt.

Die später nach dem Start der Pipeline erstellte Ordner-Architektur gliedert sich aktuell in fünf Hierarchieebenen:

1. System-ID (das ist eine GUID des Systems, welches die Daten sendet) - kann durch den Alias Namen in den Analytics Logger Einstellungen oder im lokalen Engineering durch die Machine Administration Page ersetzt werden.
2. Recording-Name – kann durch den Konfigurator eingestellt werden.
3. Record-Name – kann durch den Konfigurator eingestellt und mit Auto-IDs, Datum, Zykluszeit und anderen Platzhaltern zur Laufzeit automatisch beeinflusst werden.
4. Interne ID – kann nicht verändert werden.
5. Layout GUID – kann nicht verändert werden und entspricht der Datenablage des Analytics Loggers.

Max Duration:
Dieser Wert gibt in Sekunden an wie viele Daten in ein .tay-File geschrieben werden. Nach der Zeit X werden die Daten in eine neue .tay-Datei geschrieben. Ringpuffer die im Manager konfiguriert werden, wirken sich ausschließlich auf vollständige .tay-Files eines aktuellen Recordings aus.
