HMI-Generierung

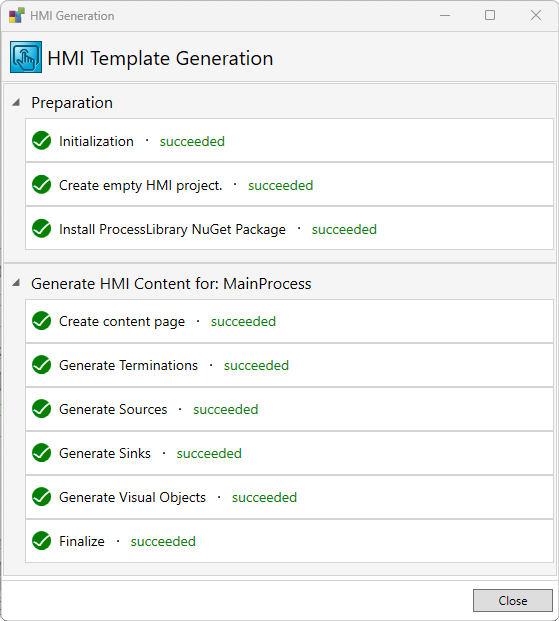

Über das Projektkontextmenü Generate HMI Template können Sie ein neues HMI-Projekt mit den dazugehörigen Inhalten erstellen oder die Inhalte in ein bestehendes HMI-Projekt generieren.

Generieren und aktivieren Sie das SPS-Projekt vor der HMI-Generierung, damit das automatische Mapping zwischen SPS-Funktionsblöcken und HMI-Controls umgesetzt wird,

Die Region der Desktop.view im neuen HMI-Projekt wird automatisch erstellt und mit dem neu erstellten Content verknüpft. Die neue Seite wird anschließend automatisch geöffnet. um die Historize Settings im Hintergrund zu erzeugen.

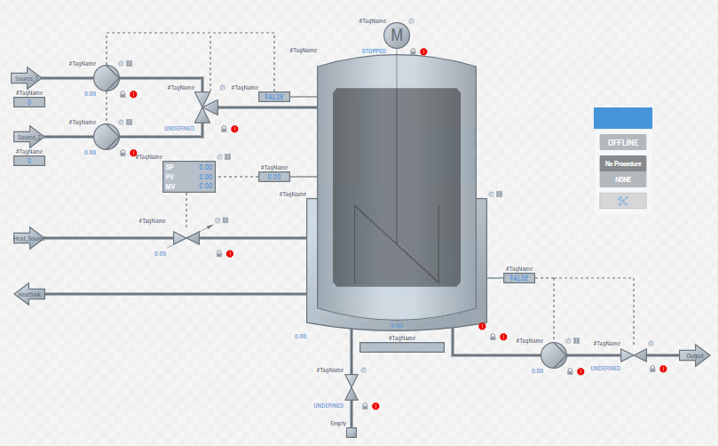

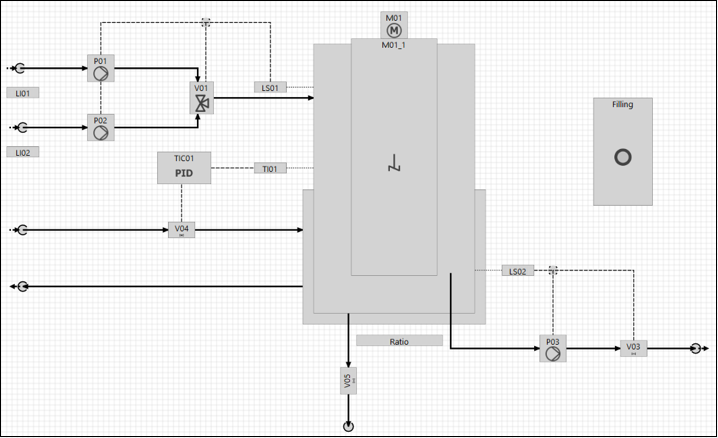

Nachfolgend sehen Sie die HMI-Ansicht im MTP Engineering und die daraus erstellte TwinCAT-HMI-Seite:

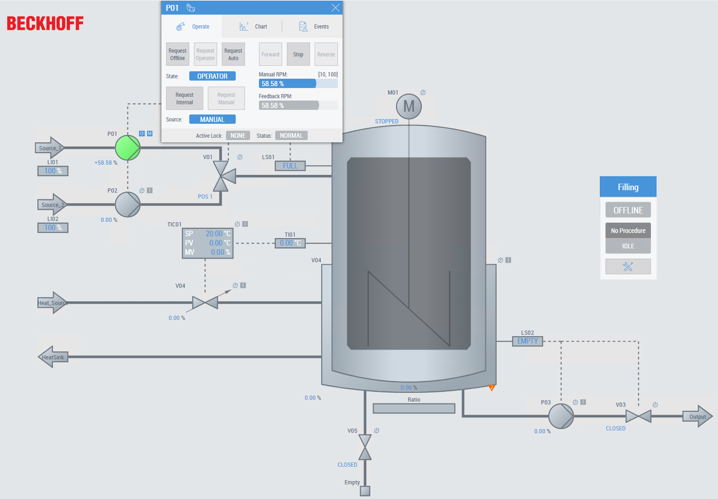

Über die Live View können Sie die Bedienung im TwinCAT HMI Engineering testen oder Sie können das HMI-Projekt auf einem TwinCAT HMI-Server übertragen:
