SPS- und HMI-Projekt generieren

Aus den Objekten der Moduldefinition können Sie mit dem MTP-Engineering ein SPS-Projekt und ein HMI-Projekt generieren.

Diese Projekte können Sie jeweils in ein bestehendes Projekt integrieren oder ein neues Projekt generieren lassen. Die bestehenden Projekte können Sie in den Moduleigenschaften unter PLC Reference bzw. HMI Reference auswählen.

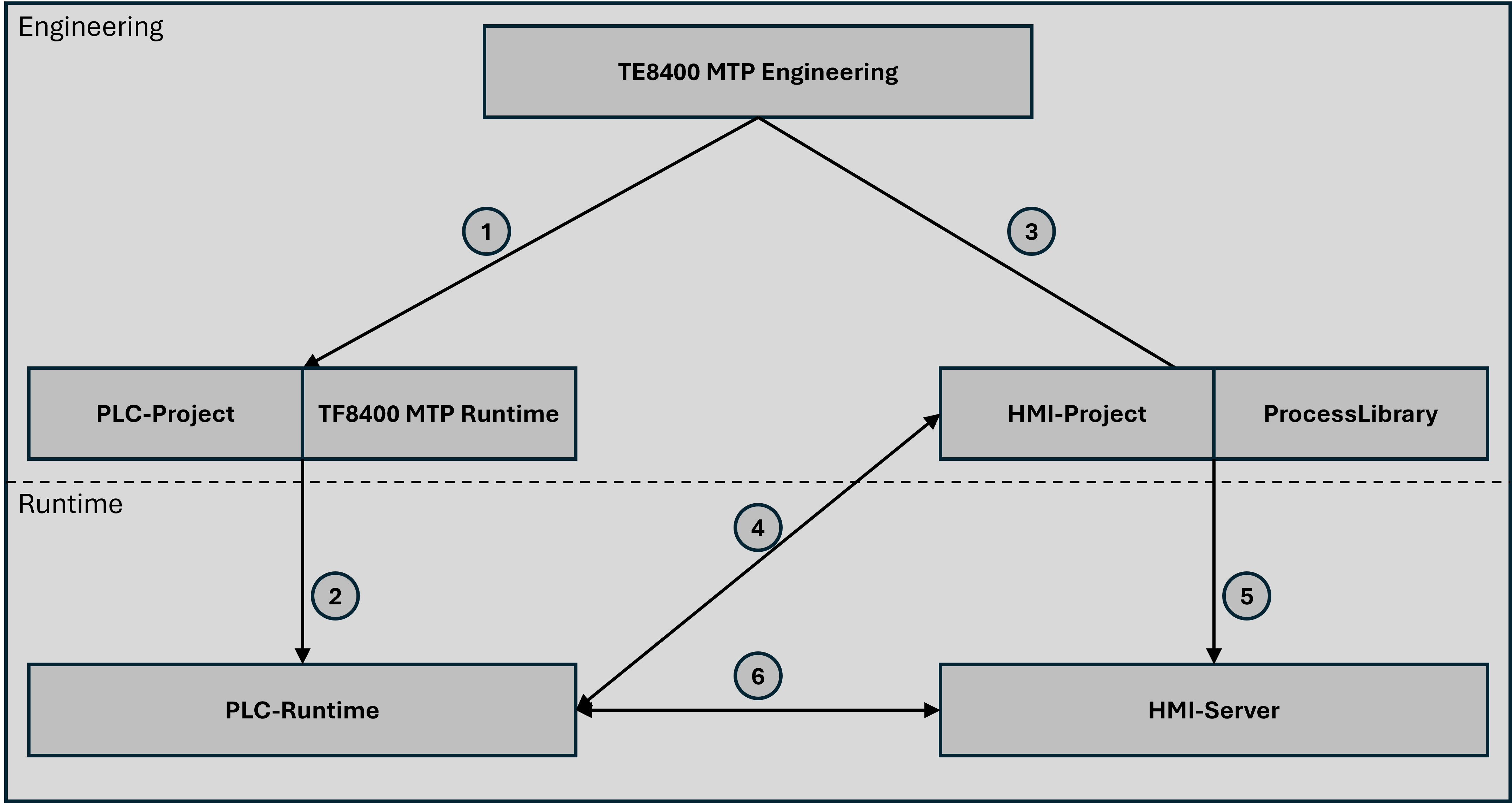

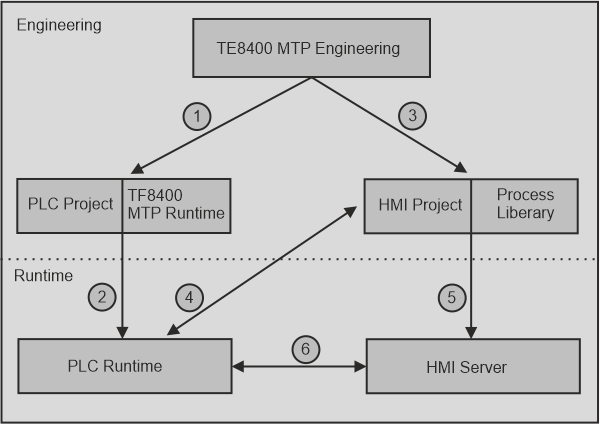

SPS- und HMI-Projekt generieren 1:
1. Generieren/integrieren Sie die SPS-Vorlage (Verwendung der TF8400 MTP Runtime).
2. Aktivieren Sie das SPS-Projekt.
3. Generieren/integrieren Sie das HMI-Projekt. (Verwendung der TwinCAT HMI Process Library)
Durch die vorherige Aktivierung des SPS-Projekts erfolgt das automatische Mapping der HMI-Controls mit den Funktionsbausteinen in der SPS.
4. Nutzen Sie die Live-View-Verbindung zum Testen des Projekts
5. Übertragen Sie das HMI-Projekt.
Die Live-View-Verbindung zum Bedienen des Projekts wurde erstellt
6. Nutzen Sie die Laufzeit-Verbindung zum Bedienen des Projekts.
