Anlegen eines visuellen Objekts

Ein VisualObject kann statisch oder dynamisch sein. Ein statisches VisualObject kann als einfache Grafik betrachtet werden. Ein dynamisches VisualObject wird mit einem DataObject verknüpft und stellt somit später eine Verknüpfung zwischen HMI und SPS dar.

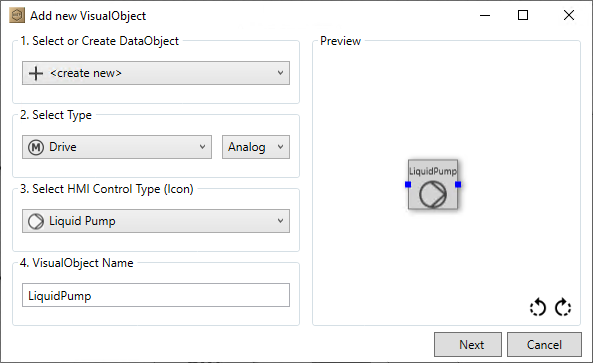

Wenn Sie Add new VisualObject im Kontextmenü des HMI-Bildes auswählen, öffnet sich ein Dialog:

Beim Anlegen eines VisualObject können Sie im Dialog Add new VisualObject folgende Einstellungen vornehmen:

1. Auswahl oder Erstellung eines DataObject
• Neues DataObject, welches mit dem VisualObject verknüpft wird.
• Verknüpfung mit einem bereits vorhandenen DataObject
• Keine Verknüpfung mit einem DataObject
2. Auswahl des DataObject Typs
• Wenn Sie ein neues DataObject erstellen, wird das Feld Select Type angezeigt und es Sie können hier den Typ des DataObject auswählen.
3. Auswahl des Icons
• In Abhängigkeit des ausgewählten DataObject wird ein Symbol passend zum DataObject vorausgewählt. Das Symbol können Sie bei Bedarf über das Dropdown-Menü anpassen.
4. Name des VisualObject
• Der Name wird, wenn Sie ein vorhandenes DataObject ausgewählt haben, vom DataObject übernommen. Diesen können Sie bei Bedarf anpassen.

Im Bereich Preview wird das VisualObject dargestellt. Dort besteht zudem die Möglichkeit das Objekt über die Pfeile in 90°-Schritten zu rotieren.

Wenn Sie das DataObject neu erstellen möchten, klicken Sie auf die Schaltfläche Next. Dann öffnet sich der Dialog zum Initialisieren des DataObject. Anschließend wird das VisualObject in dem Bild erstellt.
