Übersicht

In diesem Kapitel werden der MTP-Workload und die optionalen Pakete/Workloads beschrieben, welche Sie im MTP-Kontext verwenden können.

Lizenzbeschreibung TE8400

Funktionseinschränkung ohne Lizenz:

• MTP-Export ohne OPC-UA-Informationen
• Keine Berücksichtigung der Dienste bei HMI-Generierung von Third-Party-Modulen

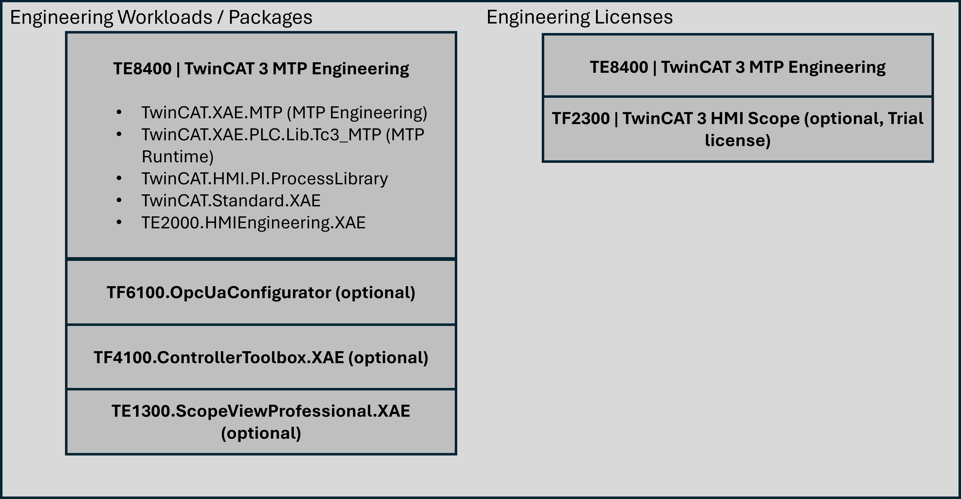

Workload TE8400 | TwinCAT 3 MTP Engineering

Der Workload TE8400 hat folgende Paketabhängigkeiten:

• TwinCAT.XAE.MTP (MTP Engineering)
• TwinCAT.XAE.PLC.Lib.Tc3_MTP (MTP Runtime)
• TwinCAT.HMI.PI.ProcessLibrary
• TwinCAT.Standard.XAE
• TE2000.HMIEngineering.XAE

Diese Pakete/Workloads werden, wenn nicht bereits vorhanden, mit installiert.

Weitere ggfs. erforderliche Workloads (Engineering)

• TF6100.OpcUaConfigurator.XAE
• Initialisierung und Konfiguration des OPC-UA-Servers
• TF4100.ControllerToolbox.XAE
• Gezieltes Updaten der Controller Toolbox
• TE1300.ScopeViewProfessional.XAE
• Erstellen von Scope-Projekten (ggfs. zum Referenzieren in HMI)

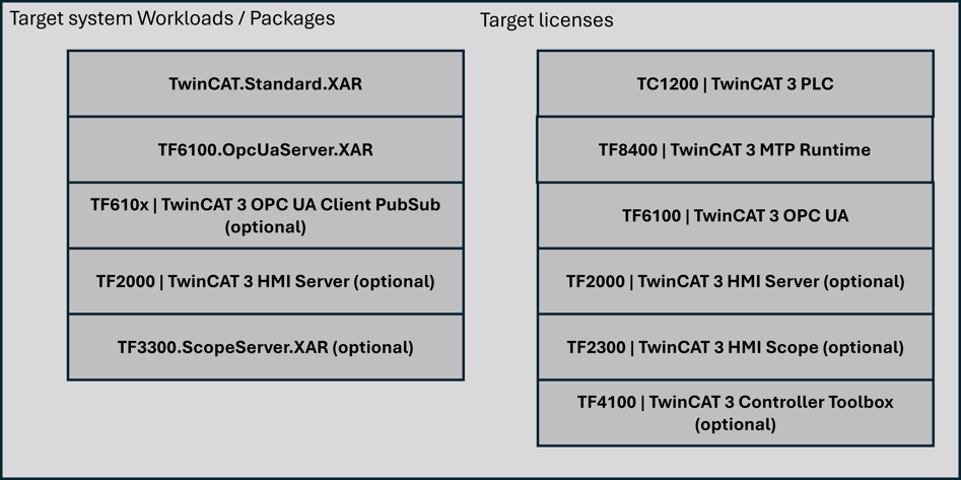

Weitere ggfs. erforderliche Workloads (Zielsystem)

• TwinCAT.Standard.XAR
• TF6100.OpcUaServer.XAR
• Bereitstellung der MTP-Variablen über OPC UA
• TF610x | TwinCAT 3 OPC UA Client PubSub
• Verwendung des optionalen Funktionsbausteins FB_MTP_OpcUaSessionMonitoring
• TF2000 | TwinCAT 3 HMI Server
• Bei Verwendung eines lokalen HMI
• TF3300.ScopeServer.XAR
• Bei Verwendung eines Scope-Projekts

Erforderliche Lizenzen (Engineering)

• TE8400 | TwinCAT 3 MTP Engineering
• TF2300 | TwinCAT 3 HMI Scope (Zum Publishing des HMI-Projekts auf den HMI-Server ist die Testlizenz ausreichend)

Erforderliche Lizenzen (Zielsystem)

• TC1200 | TwinCAT 3 PLC
• TF8400 | TwinCAT 3 MTP Runtime
• TF6100 | TwinCAT 3 OPC UA
• TF2000 | TwinCAT 3 HMI Server (Optional bei Verwendung einer lokalen HMI)
• TF2300 | TwinCAT 3 HMI Scope (Optional bei Verwendung des TwinCAT 3 Scope)
• TF4100 | TwinCAT 3 Controller Toolbox (Optional bei Verwendung des FB_MTP_PIDCtrl)
