Productivity Interval 1Ch

Der Algorithmus Productivity Interval 1Ch berechnet die Produktivität des Prozesses während eines vorgegebenen Intervalls. Das Intervall kann durch die Eingänge tTimeStart und tTimeStop definiert werden. Bei der Ausführung werden die produzierten Teile berücksichtigt. Ein produziertes Element wird gezählt, wenn eine Flanke am Eingang anliegt. Als Ausgangswerte werden die geschätzte Produktivität des aktuellen Intervalls sowie die Produktivität des letzten vollständigen Intervalls bereitgestellt. Der Algorithmus kann mit dem Sollwert der produzierten Teile innerhalb eines vorgegebenen Intervalls konfiguriert werden.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

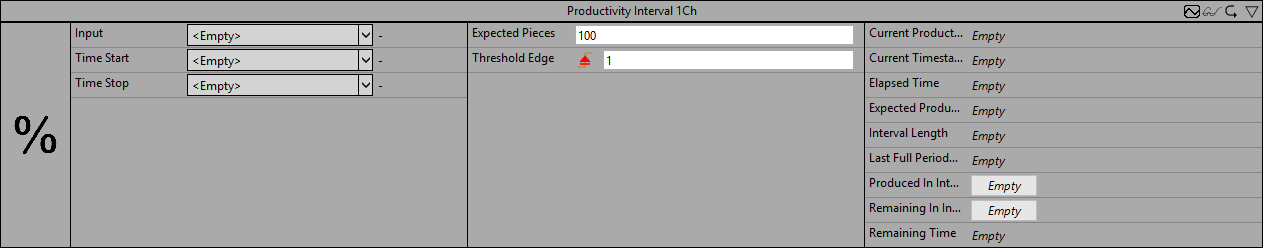

Konfigurationsoptionen

• Type of the Edge: Gibt an, ob der Teilezähler auf eine steigende oder eine fallende Flanke reagieren soll.
• Threshold Edge: Schwelle von Input an der ein gefertigtes Teil gezählt wird.
• Expected Pieces: Vorgabe der zu produzierenden Teile innerhalb der definierten Zeitspanne.
• Tolerance (optional): Toleranzwert für die Vergleiche Equal / NotEqual.

Ausgangswerte

• Within Interval: Gibt an, ob sich die aktuelle Uhrzeit innerhalb des Intervalls befindet.
• Current Timestamp: Aktueller Zeitstempel.
• Interval Length: Länge des Intervalls.
• Elapsed Time: Verstrichene Zeit innerhalb des Intervalls.
• Remaining Time: Verbleibende Zeit innerhalb des Intervalls.
• Produced In Interval: Produzierte Teile innerhalb des Intervalls.
• Remaining In Interval: Verbleibende Teile innerhalb des Intervalls.
• Current Productivity: Aktuelle Produktivität des Intervalls in Prozent. Berücksichtigt die Länge des Intervalls, die bereits verstrichene Zeit, die zu produzierenden Teile sowie die bereits produzierten Teile. Die Ausgabe erfolgt in Prozent.
• Expected Productivity: Geschätzte Produktivität des Intervalls in Prozent. Zur Ermittlung der möglichen produzierbaren Teile innerhalb der verbleibenden Zeit wird die Produktionszeit des letzten Teils verwendet.
• Last Full Period Productivity: Produktivität des letzten komplett durchlaufenden Intervalls in Prozent. Wird nur berechnet, wenn das Intervall vollständig durchlaufen wurde.

Standard HMI Controls

Für den Algorithmus Productivity Interval 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

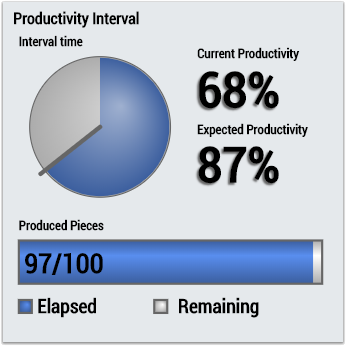

1. Das ProductivityInterval Control visualisiert die Ausgangswerte: Vergangene Zeit, verbleibende Zeit, Anzahl produzierter Teile im Intervall, Anzahl verbleibender Teile im Interval, Produktivität.

2. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Aktuelle Zeit, Intervalllänge, Vergangene Zeit, verbleibende Zeit, Anzahl produzierter Teile im Intervall, Anzahl verbleibender Teile im Interval, Produktivität.

Alternativ können im Algorithmus Productivity Interval 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
