RMS 1Ch

Der RMS 1Ch berechnet das quadratische Mittel (root mean square) über die Eingangswerte nach der Formel

Die Anzahl an Samples N, die mit in die Berechnung einfließen, kann über die Angabe eines Zeitintervalls konfiguriert werden. Ein kaskadierter Ausgang kann konfiguriert werden, um einen Langzeit-RMS ressourcenschonend zu realisieren und Zwischenergebnisse abzugreifen. Das Zeitintervall der konfigurierten Kaskade muss einem ganzzahligen Vielfachen des Zeitintervalls der vorherigen Kaskade entsprechen.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

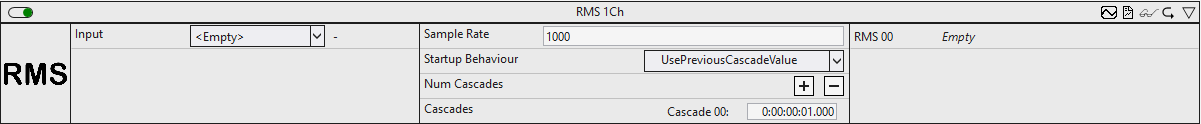

Konfigurationsoptionen

• Num Cascades: Anzahl der Ausgangskaskaden
• Cascades: Konfiguration der Ausgangskaskaden. Das Zeitintervall der konfigurierten Kaskade muss einem ganzzahligen Vielfachen des Zeitintervalls der vorherigen Kaskade entsprechen.
• Sample Rate: Samplerate des zu analysierenden Systems in Hz
• Startup Behaviour:
  WaitUntilFilled wartet ab, bis die konfigurierte Zeitspanne der Kaskade abgelaufen ist. Erst nach Ablauf der Zeitspanne wird das RMS-Ergebnis als auch das boolesche Flag „NewResult“ erstmalig gesetzt.
  UsePreviousCascadeValue Die RMS-Kaskaden, deren konfigurierte Zeitspanne noch nicht abgelaufen ist, verwenden das nächstkleinere bereits gesetzte RMS-Ergebnis.

Ausgangswerte

• RMS: Ausgangsarray in dem die Ergebnisse der RMS-Berechnungen gespeichert werden. Die Dimension entspricht der Anzahl eingestellter Kaskaden. Das Verhalten beim Aufstarten kann über den Parameter Startup Behaviour eingestellt werden.

Standard HMI Controls

Für den Algorithmus RMS sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

1. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: RMS Results.

Alternativ können im Algorithmus RMS mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
