Continuous Piece Counter 1Ch

Der Continuous Piece Counter 1Ch zählt die Anzahl der Teile innerhalb des konfigurierten Intervalls. Der Zähler zählt hoch, wenn das Signal des Eingangskanals die konfigurierte Flanke bei einer bestimmten Schwelle passiert. Die Berechnung wird neu gestartet, wenn die Zeit des Intervalls abgelaufen ist. Der Algorithmus liefert die Anzahl der Teile, die minimale und maximale Anzahl der Teile sowie die Zeitwerte von Minimum und Maximum.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

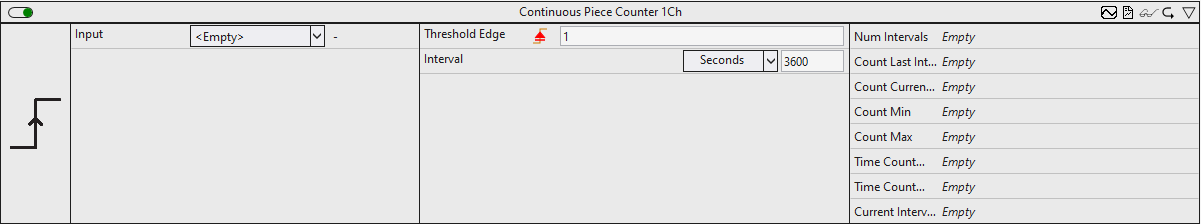

Konfigurationsoptionen

• Type of the edge: Gibt an, ob der Flankenzähler auf eine steigende oder eine fallende Flanke reagieren soll.
• Threshold: Schwelle des Signals an der jeweiligen Flanke. Wenn das Signal diese Schwelle passiert, zählt der Zähler hoch.
• Interval: Zeitintervall, in dem die Werte berechnet werden sollen.
• Tolerance (optional): Toleranzwert für die Vergleiche Equal / NotEqual.

Ausgangswerte

• Num Interval: Zeigt die Anzahl der Intervalle an.
• Count Last Interval: Zeigt die Anzahl der Teile im letzten Intervall an.
• Count Current Interval: Zeigt die Anzahl der Teile im aktuellen Intervall an.
• Count Min: Zeigt die Mindestanzahl der Teile in einem Intervall an.
• Count Max: Zeigt die Höchstanzahl der Teile in einem Intervall an.
• Time Count Min: Zeigt den Zeitwert des Minimums an.
• Time Count Max: Zeigt den Zeitwert des Maximums an.
• Current Interval Time: Zeigt die Zeit des aktuellen Intervalls an.

Standard HMI Controls

Für den Algorithmus Continuous Piece Counter 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

1. Das PieceCounter Control visualisiert die Ausgangswerte Num Intervals, Count Last Interval, Count Current Interval, Count Min, Count Max, Time Count Min, Time Count Max und Time Current Interval.

2. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Num Intervals, Count Last Interval, Count Current Interval, Count Min, Count Max, Time Count Min, Time Count Max, Time Current Interval.

Alternativ können im Algorithmus Continuous Piece Counter 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
