Interval Piece Counter 1Ch

Der Interval Piece Counter 1Ch zählt die Anzahl der ausgelösten Ereignisse innerhalb eines konfigurierten Intervalls, das beginnt, wenn der Wert des Flags Start Intervall TRUE ist. Ein Ereignis wird ausgelöst, wenn das Signal des Eingangskanals die konfigurierte Flanke bei einer bestimmten Schwelle passiert. Die Berechnung wird neu gestartet, wenn die Zeit des Intervalls abgelaufen ist und der Wert des Flags Start Intervall wieder True ist.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

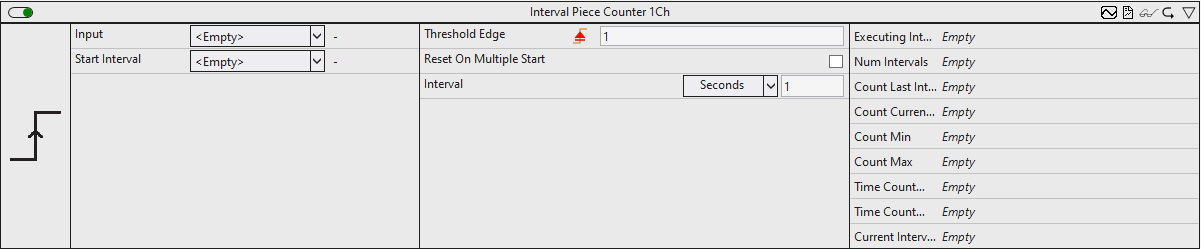

Konfigurationsoptionen

• Type of the edge: Gibt an, ob der Flankenzähler auf eine steigende oder eine fallende Flanke reagieren soll.
• Threshold: Schwelle des Signals an der jeweiligen Flanke. Wenn das Signal diese Schwelle passiert, wird das Ereignis ausgelöst.
• Reset On Multiple Start: Wenn die Checkbox aktiviert ist, beginnt das Intervall neu, wenn das Flag Start Intervall wieder TRUE wird. Ansonsten beginnt das Intervall automatisch neu, wenn die Zeit abgelaufen ist.
• Interval: Zeitintervall, in dem die Werte berechnet werden sollen.
• Tolerance (optional): Toleranzwert für die Vergleiche Equal / NotEqual.

Ausgangswerte

• Executing Interval: Zeigt True an, wenn die Berechnung aktiv ist und das Intervall läuft, ansonsten False.
• Num Intervals: Zeigt die Anzahl der Intervalle an.
• Count Last Interval: Zeigt die Anzahl der ausgelösten Ereignisse im letzten Intervall an.
• Count Current Interval: Zeigt die Anzahl der ausgelösten Ereignisse im aktuellen Intervall oder, wenn die Berechnung derzeit inaktiv ist, die Anzahl der ausgelösten Ereignisse im letzten Intervall an.
• Count Min: Zeigt das Minimum der ausgelösten Ereignisse in einem Intervall an.
• Count Max: Zeigt das Maximum der ausgelösten Ereignisse in einem Intervall an.
• Time Count Min: Zeigt den Zeitwert des Minimums an → dieses Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.
• Time Count Max: Zeigt den Zeitwert des Maximums an → dieses Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.
• Current Interval Time: Zeigt die Zeit des aktuellen Intervalls an → dieses Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.

Standard HMI Controls

Für den Algorithmus Interval Piece Counter 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

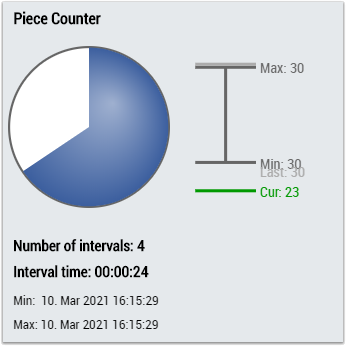

1. Das PieceCounter Control visualisiert die Ausgangswerte Num Intervals, Count Last Interval, Count Current Interval, Count Min, Count Max, Time Count Min, Time Count Max und Time Current Interval.

2. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Num Intervals, Count Last Interval, Count Current Interval, Count Min, Count Max, Time Count Min, Time Count Max, Time Current Interval.

Alternativ können im Algorithmus Interval Piece Counter 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
