Moving Interval Counter 1Ch

Der Moving Interval Counter 1Ch zählt die Anzahl der ausgelösten Ereignisse innerhalb eines konfigurierten Intervalls. Ein Ereignis wird ausgelöst, wenn das Signal des Eingangskanals die konfigurierte Flanke bei einer bestimmten Schwelle passiert. Die Berechnung wird neu gestartet, wenn die Zeit des Intervalls abgelaufen ist.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• Type of the edge: Gibt an, ob der Flankenzähler auf eine steigende oder eine fallende Flanke reagieren soll.
• Threshold: Schwelle des Signals an der jeweiligen Flanke. Wenn das Signal diese Schwelle passiert, wird das Ereignis ausgelöst.
• Interval: Zeitintervall, in dem die Werte berechnet werden sollen.
• Count Limit: Begrenzt die Anzahl der Flanken, die in einem Intervall gezählt werden können.
• Tolerance (optional): Toleranzwert für die Vergleiche Equal / NotEqual.

Ausgangswerte

• Edge: Zeigt zu dem Zeitpunkt, zu dem das Ereignis ausgelöst wird, TRUE an, ansonsten FALSE.
• Limited: Zeigt TRUE an, wenn die Anzahl der Flanken im aktuellen Intervall das eingestellte Count Limit überschreitet.
• Counts in Interval: Zeigt die Anzahl der ausgelösten Ereignisse im aktuellen Intervall an.
• Time First Count: Gibt den Zeitpunkt des ersten ausgelösten Ereignisses an → das Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.
• Time Last Count: Gibt den Zeitpunkt des letzten ausgelösten Ereignisses an → das Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.

Standard HMI Controls

Für den Algorithmus Moving Interval Counter 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

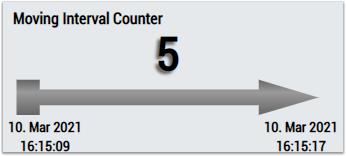

1. Das MovingIntervalCounter Control visualisiert die Ausgangswerte Counts in Interval, Time First Count und Time Last Count.

2. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Edge, Counts in Interval, Time First Count, Time Last Count, Limited.

Alternativ können im Algorithmus Moving Interval Counter 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
