XTS Distance Integrator 1Ch

Der XTS Distance Integrator 1Ch berechnet die zurückgelegte Entfernung eines XTS-Movers. Der Algorithmus liefert die Gesamtentfernung, die positive Entfernung und die negative Entfernung. Zu diesem Zweck muss die Länge des XTS in Millimetern angegeben werden, und als Eingangssignal wird die Position des Movers benötigt.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• XTS Length [mm]: Länge des gegebenen XTS-Systems in Millimetern.

Ausgangswerte

• Distance: Gesamtentfernung, die der XTS-Mover zurückgelegt hat.
• Distance Positive: Positive Entfernung, die der XTS-Mover zurückgelegt hat (Richtung: vorwärts).
• Distance Negative: Negative Entfernung, die der XTS-Mover zurückgelegt hat (Richtung: rückwärts).

Standard HMI Controls

Für den Algorithmus XTS Distance Integrator 1Ch stehen die folgenden HMI Controls für die Generierung eines Analytics Dashboards zur Verfügung:

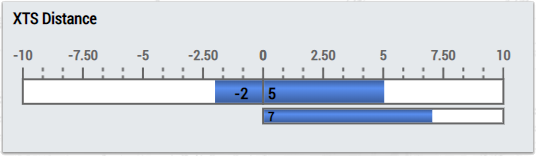

1. Das XTSDistance Control visualisiert die Ausgangswerte Distance, Distance Positive und Distance Negative.

2. Das SingleValue Control visualisiert den Ausgangswert Distance.

3. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Ausgangswerte Distance, Distance Positive, Distance Negative.

Alternativ können im Algorithmus XTS Distance Integrator 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
