Integrator 1Ch

Der Integrator 1Ch integriert den Eingangswert über die Zeit mit einer Basiseinheit von einer Sekunde und liefert das Ergebnis dieser Integrationsoperation. Für die Näherung dieses Integrals wird die Trapezregel angewendet. Das Trapez zwischen zwei aufeinanderfolgenden Zeitstempeln und mit den Werten und wird berechnet als

.

Wenn der Integrationsmodus „absolut“ („|x|“) in der Konfiguration gewählt wird, werden und in der obigen Gleichung durch ihre absoluten Werte ersetzt.

In jedem Zyklus wird das Trapez zwischen dem aktuellen und dem letzten Zeitstempel berechnet und zu der Summe der Trapeze ab dem Beginn der Analyse addiert. Zusätzlich kann diese Summe um einen Faktor skaliert werden, der einzeln konfiguriert werden kann.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• Integration Mode: Sie können einen Integrationsmodus auswählen. „→“: der Eingangswert wird direkt integriert. „|x|“: Die absoluten Werte des Eingangssignals werden integriert.
• Factor: Mit diesem Faktor wird das Integral multipliziert.

Ausgangswerte

• Result: Zeigt das Ergebnis des Integrationsvorgangs an.

Standard HMI Controls

Für den Algorithmus Integrator 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

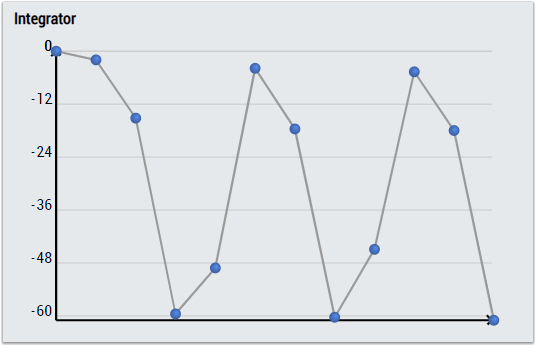

1. Das Integrator Control visualisiert die letzten x Ausgangswerte Result.

2. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Result.

Alternativ können im Algorithmus Integrator 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
