State Histogram 1Ch

Der Algorithmus State Histogram 1Ch zählt, wie oft das Eingangssignal (INT) einen bestimmten Wert zwischen dem konfigurierten Minimum und Maximum einnimmt und zeigt die Verteilung in einem Histogramm. Der erste Balken stellt die Grenzwerte dar, die kleiner als das Minimum sind, und der letzte Balken stellt die Grenzwerte dar, die größer als das Maximum sind. Der State Histogram 1Ch eignet sich für Zustandsmaschinen, um zu zeigen, wie oft die verschiedenen Zustände ausgeführt werden.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• Histogram Mode: Die Betriebsart des Histogramms. Es wird zwischen einer absoluten und einer relativen Ausgabe unterschieden. Letzteres kann verwendet werden, um die prozentuale Verteilung anzuzeigen.
• Min: Minimaler Wert, der analysiert werden soll.
• Max: Maximaler Wert, der analysiert werden soll.
• Enable Display Names: Aktivierung von Histogram Display Names. Diese Konfiguration ist versteckt in dem Property Fenster sichtbar.
• Histogram Display Names: Displaynamen der einzelnen Bins. Diese Konfiguration ist versteckt in dem Property Fenster sichtbar und wird für das HMI verwendet.

Ausgangswerte

• Num Values: Zeigt die Gesamtanzahl der ausgeführten Zustände zwischen den konfigurierten Grenzen an.
• Histogramm: Unter den Num Values wird das Histogramm angezeigt. Auf jedem Balken wird der jeweilige Wert angegeben. Wenn Sie den Cursor über die Balken bewegen, sehen Sie einen Tooltip mit dem Wertintervall und dem zugehörigen Wert des Histogramm-Bins.

Standard HMI Controls

Für den Algorithmus State Histogram 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

1. Das PieChart Control visualisiert den Ausgangswert Histogram.

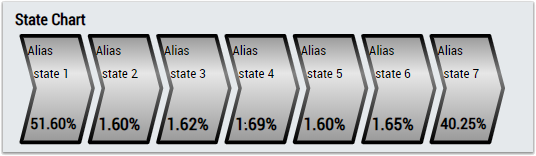

2. Das StateHistogram Control visualisiert den Ausgangswert Histogram.

3. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Num Values, Histogram.

Alternativ können im Algorithmus State Histogram 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
