Threshold Classifier 1Ch

Der Threshold Classifier 1Ch stuft die Eingangswerte in drei verschiedene Klassen ein. OK, Warning und Alarm gemäß den konfigurierten Schwellen.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• Level Ok / Warning: Die Eingangswerte, die kleiner als die konfigurierte Schwelle sind, werden in die Klasse OK eingestuft, und die Eingangswerte, die gleich oder größer als die konfigurierte Schwelle sind, werden in die Klasse Warning eingestuft.
• Level Warning / Alarm: Die Eingangswerte, die kleiner als die konfigurierte Schwelle sind, werden in die Klasse Warning eingestuft, und die Eingangswerte, die gleich oder größer als die konfigurierte Schwelle sind, werden in die Klasse Alarm eingestuft.
• Tolerance (optional): Toleranzwert für die Vergleiche Equal / NotEqual.

Ausgangswerte

• Class: Zeigt die Klasse an, zu der die Eingangswerte gehören.
• Last Event Warning: Gibt den Zeitpunkt des letzten ausgelösten Warnungsereignisses an → das Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.
• Last Event Alarm: Gibt den Zeitpunkt des letzten ausgelösten Alarmereignisses an → das Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.

Standard HMI Controls

Für den Algorithmus Threshold Classifier 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

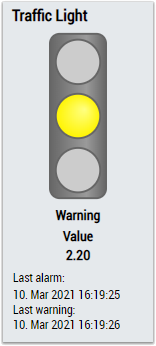

1. Das TrafficLight Control visualisiert die Ausgangswerte Class, Last Event Warning und Last Event Alarm sowie den Eingangswert der Daten.

2. Das MultiState Control visualisiert den Ausgangswert Class, optional mit einem Smiley.

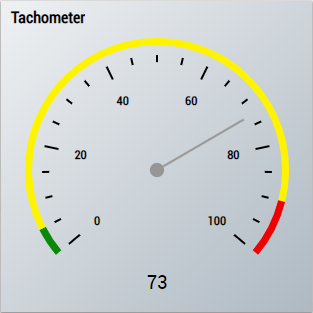

3. Das Tachometer Control visualisiert den Eingangswert inklusive der konfigurierten Grenzwerte.

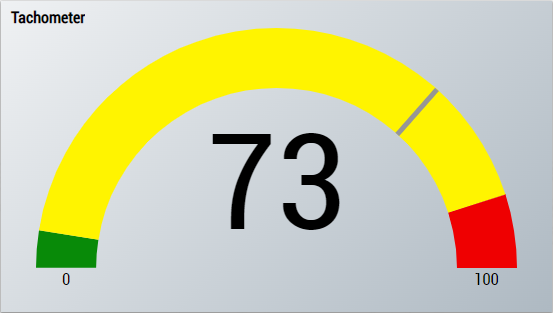

4. Das Radial Gauge Control visualisiert den Eingangswert inklusive der konfigurierten Grenzwerte.

5. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Class, Last Event Warning Last Event Alarm.

Alternativ können im Algorithmus Threshold Classifier 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
