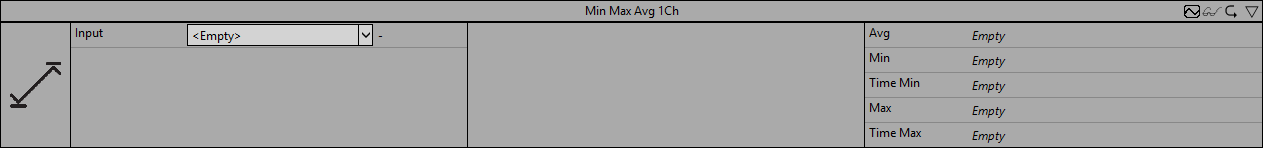

Min Max Avg 1Ch

Der Min Max Avg 1Ch berechnet das Minimum, Maximum und den Durchschnitt der Eingangswerte vom Beginn der Analyse bis zum gegenwärtigen Zeitpunkt. Des Weiteren werden die Zeitwerte des Minimums und Maximums angezeigt.

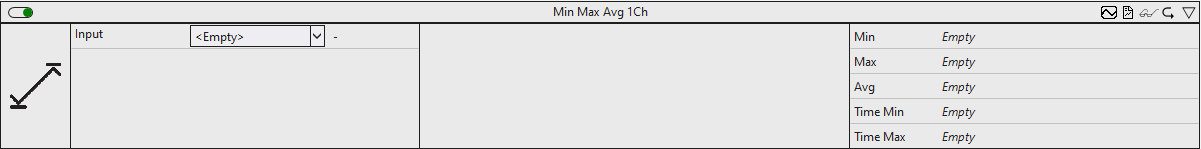

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Ausgangswerte

• Min: Zeigt das Minimum der Eingangswerte an.
• Max: Zeigt das Maximum der Eingangswerte an.
• Avg: Zeigt den Durchschnitt der Eingangswerte an.
• Time Min: Zeigt den Zeitwert des Minimums an → dieses Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.
• Time Max: Zeigt den Zeitwert des Maximums an → dieses Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.

Standard HMI Controls

Für den Algorithmus Min Max Avg 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

1. Das MinMaxAvg Control visualisiert die Ausgangswerte Min, Max, Avg, Time Min und Time Max sowie den Eingangswert der Daten.

2. Das EnergyMonitoring Control visualisiert alle Ausgangswerte: Min, Max, Avg, Time Min, Time Max und den aktuellen Inputwert.

3. Das Thermometer Control visualisiert die durchschnittliche (Avg) Temperatur.

4. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Min, Max, Avg, Time Min, Time Max.

Alternativ können im Algorithmus Min Max Avg 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
