Lifecycle Analysis 1Ch

Der Lifecycle Analysis 1Ch berechnet die abgelaufenen und die geschätzten verbleibenden Zyklen eines Geräts. Wenn das Signal des Eingangskanals die konfigurierte Flanke bei einer bestimmten Schwelle passiert, werden die abgelaufenen Zyklen erhöht und die verbleibenden Zyklen verringert.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• Type of the edge: Gibt an, ob der Flankenzähler auf eine steigende oder eine fallende Flanke reagieren soll.
• Threshold: Schwelle des Signals an der jeweiligen Flanke. Wenn das Signal diese Schwelle passiert, wird ein Ereignis ausgelöst.
• Estimated Cycles: Geschätzte Zyklen in der Lebensdauer des jeweiligen Geräts.
• Tolerance (optional): Toleranzwert für die Vergleiche Equal / NotEqual.

Ausgangswerte

• Elapsed Cycles: Zählt die Anzahl der Zyklen, die bereits abgelaufen sind.
• Remaining Cycles: Zeigt die verbleibenden Zyklen des Geräts als Differenz der geschätzten und abgelaufenen Zyklen an.

Standard HMI Controls

Für den Algorithmus Lifecycle Analysis 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

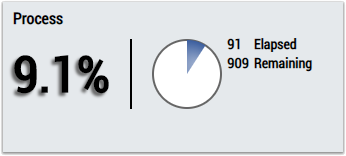

1. Das Process Control visualisiert die Ausgangswerte Elapsed Cycles und Remaining Cycles.

2. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Elapsed Cycles, Remaining Cycles.

Alternativ können im Algorithmus Lifecycle Analysis 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
