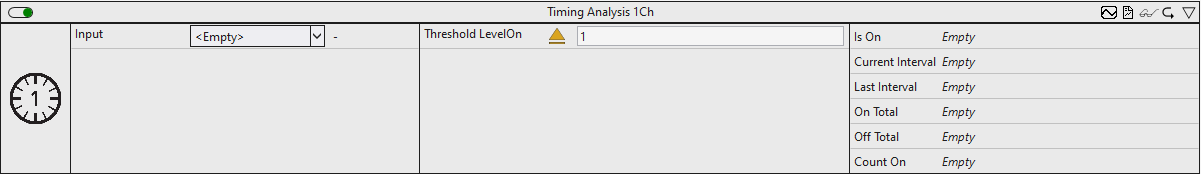

Timing Analysis 1Ch

Der Timing Analysis 1Ch misst Zeitdifferenzen zwischen On- und Off-Perioden und zählt die Anzahl der On-Perioden. Die On-Periode beginnt, wenn die Bedingung von Operator und Schwelle erfüllt ist.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• Operator: Gibt an, ob der Eingangswert größer, größer oder gleich, gleich, kleiner oder gleich, kleiner oder ungleich der Schwelle sein soll.
• Threshold: Schwelle des Signals.
• Tolerance (optional): Toleranzwert für die Vergleiche Equal / NotEqual.

Ausgangswerte

• Is On: Zeigt innerhalb der Zeitspanne der On-Periode TRUE an, ansonsten FALSE.
• Current Interval: Zeigt die Zeit des aktuellen Intervalls an.
• Last Interval: Zeitspanne des zuletzt abgeschlossenen Intervalls.
• On Total: Zeigt die Gesamtzeit an, für die der „Is On“-Wert TRUE ist.
• Off Total: Zeigt die Gesamtzeit an, für die der „Is On“-Wert FALSE ist.
• Count On: Zählt die Anzahl der ausgelösten On-Ereignisse.

Standard HMI Controls

Für den Algorithmus Timing Analysis 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

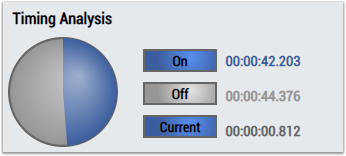

1. Das TimingAnalysis Control visualisiert die Ausgangswerte Is On, On Total, Off Total und Current Interval.

2. Das SingleValue Control visualisiert den Ausgangswert Count On.

3. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Is On, Count On, Current Interval, On Total, Off Total.

Alternativ können im Algorithmus Timing Analysis 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
