Event Timing Analysis 2Ch

Der Event Timing Analysis 2Ch misst Zeitdifferenzen zwischen On- und Off-Ereignissen und zählt die Anzahl der ausgelösten Ereignisse. Ein On-Ereignis wird ausgelöst, wenn das Signal des ersten Eingangskanals die konfigurierte Flanke bei einer bestimmten On-Schwelle passiert, und ein Off-Ereignis wird ausgelöst, wenn die Off-Schwelle vom Signal des zweiten Kanals passiert wird.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

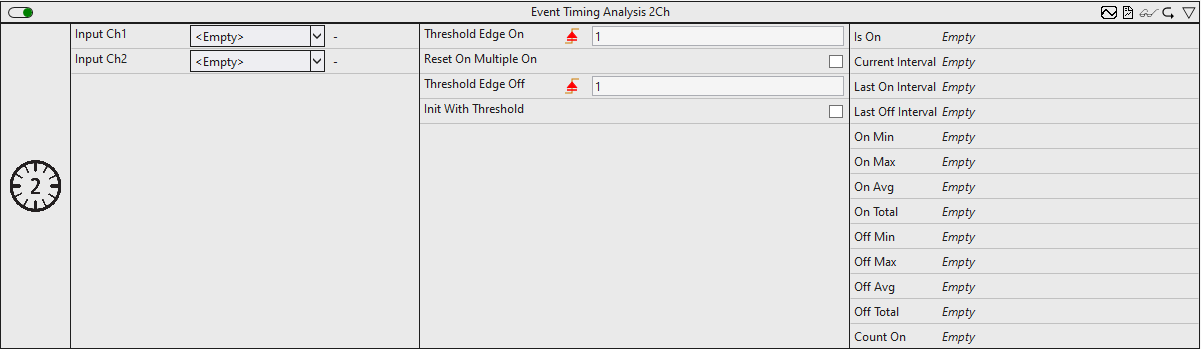

Konfigurationsoptionen

• Type of the edge: Gibt an, ob der Flankenzähler auf eine steigende oder eine fallende Flanke reagieren soll.
• Threshold On: Schwelle des Signals an der jeweiligen Flanke. Wenn das Signal diese Schwelle passiert, wird das On-Ereignis ausgelöst.
• Reset On Multiple On: Wenn die Checkbox aktiviert ist, zählt der „Count On“-Zähler bei jedem On-Ereignis hoch. Anderenfalls werden die On-Ereignisse nur nach einem Reset des Zählers gezählt (Off-Ereignis).
• Threshold Off: Schwelle des Signals an der jeweiligen Flanke. Wenn das Signal diese Schwelle passiert, wird das Off-Ereignis ausgelöst.
• Init With Threshold: Ist der Wert TRUE, verwendet der Algorithmus zur Initialisierung des internen Zustandes einen Schwellwert, anstatt auf eine Flanke zu warten.
• Tolerance (optional): Toleranzwert für die Vergleiche Equal / NotEqual.

Ausgangswerte

• Is On: Zeigt innerhalb der Zeitspanne zwischen dem On-Ereignis und dem Off-Ergebnis TRUE an, ansonsten FALSE.
• Current Interval: Zeigt die Zeit des aktuellen Intervalls an.
• Last On Interval: Zeitspanne des zuletzt abgeschlossenen Intervalls zwischen On-Ereignis und Off-Ereignis.
• Last Off Interval: Zeitspanne des zuletzt abgeschlossenen Intervalls zwischen Off-Ereignis und On-Ereignis.
• On Min: Minimale Zeit zwischen On-Ereignis und Off-Ereignis.
• On Max: Maximale Zeit zwischen On-Ereignis und Off-Ereignis.
• On Avg: Durchschnittliche Zeit zwischen On-Ereignis und Off-Ereignis.
• On Total: Gesamtzeit zwischen On-Ereignissen und Off-Ereignissen.
• Off Min: Minimale Zeit zwischen Off-Ereignis und On-Ereignis.
• Off Max: Maximale Zeit zwischen Off-Ereignis und On-Ereignis.
• Off Avg: Durchschnittliche Zeit zwischen Off-Ereignis und On-Ereignis.
• Off Total: Gesamtzeit zwischen Off-Ereignissen und On-Ereignissen.
• Count On: Zählt die Anzahl der ausgelösten On-Ereignisse.

Standard HMI Controls

Für den Algorithmus Event Timing Analysis 2Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

1. Das EventTiming Control visualisiert die Ausgangswerte Is On, Count On, Current Interval, On Min, On Max, On Avg, On Total, Off Min, Off Max, Off Avg und Off Total.

2. Das SingleValue Control visualisiert den Ausgangswert Count On.

3. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Is On, Count On, Current Interval, On Min, On Max, On Avg, On Total, Off Min, Off Max, Off Avg, Off Total.

Alternativ können im Algorithmus Event Timing Analysis 2Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
