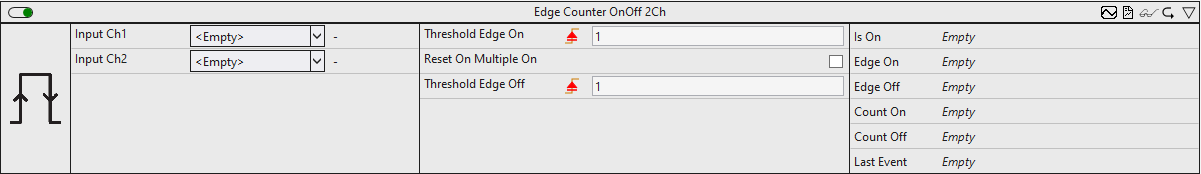

Edge Counter On Off 2Ch

Der Edge Counter On Off 2Ch zählt die Anzahl der ausgelösten On- und Off-Ereignisse. Ein On-Ereignis wird ausgelöst, wenn das Signal des ersten Eingangskanals die konfigurierte Flanke bei einer bestimmten On-Schwelle passiert, und ein Off-Ereignis wird ausgelöst, wenn die Off-Schwelle vom Signal des zweiten Kanals passiert wird.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• Type of the edge: Gibt an, ob der Flankenzähler auf eine steigende oder eine fallende Flanke reagieren soll.
• Threshold On: Schwelle des Signals an der jeweiligen Flanke. Wenn das Signal diese Schwelle passiert, wird das On-Ereignis ausgelöst.
• Reset On Multiple On: Wenn die Checkbox aktiviert ist, zählt der „Count On“-Zähler bei jedem On-Ereignis hoch. Anderenfalls werden die On-Ereignisse nur nach einem Reset des Zählers gezählt (Off-Ereignis).
• Threshold Off: Schwelle des Signals an der jeweiligen Flanke. Wenn das Signal diese Schwelle passiert, wird das Off-Ereignis ausgelöst.
• Tolerance (optional): Toleranzwert für die Vergleiche Equal / NotEqual.

Ausgangswerte

• Is On: Zeigt innerhalb der Zeitspanne zwischen dem On-Ereignis und dem Off-Ergebnis TRUE an, ansonsten FALSE.
• Edge On: Zeigt bei einer steigenden Flanke TRUE an.
• Edge Off: Zeigt bei einer fallenden Flanke TRUE an.
• Count On: Zählt die Anzahl der ausgelösten On-Ereignisse.
• Count Off: Zählt die Anzahl der ausgelösten Off-Ereignisse.
• Last Event: Gibt den Zeitpunkt des letzten ausgelösten Ereignisses an → das Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.

Standard HMI Controls

Für den Algorithmus Edge Counter On Off 2Ch stehen die folgenden HMI Controls für die Generierung eines Analytics Dashboards zur Verfügung:

1. Das EdgeCounterOnOff Control visualisiert die Ausgangswerte Is On, Count On, Count Off und Last Event.

2. Das SingleValue Control visualisiert die Ausgangswerte Count On und Last Event.

3. Das BinaryState Control visualisiert den Ausgangswert Is On.

4. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Flanken (Is On, Edge On, Edge Off), Count On, Count Off, Last Event.

Alternativ können im Algorithmus Edge Counter On Off 2Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
