Pareto Analysis

Das Pareto Analysis-Modul ermöglicht die Kombination verschiedener Eingangsdaten zur Anzeige eines Pareto-Charts. Verwendung findet dies in unter anderem in folgenden Anwendungsfällen:

Fehleranalyse: Identifizierung der häufigsten Fehlerquellen

Qualitätsmanagement: Bestimmung der Hauptursachen von Qualitätsproblemen

Zeitmanagement: Diagnose, welche Aufgaben den größten Teil der Zeit beanspruchen

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

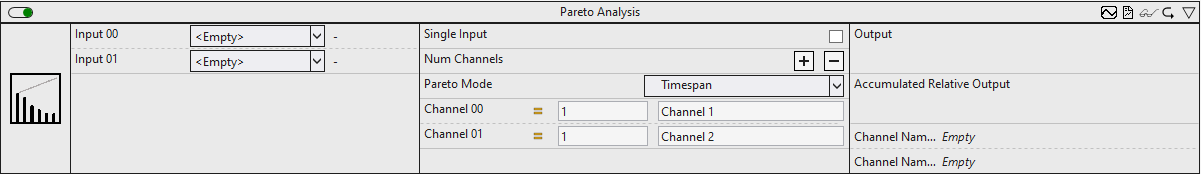

Konfigurationsoptionen

• Single Input: Auswahl, ob ein einzelner Eingang oder mehrere unabhängige Eingangskanäle verwendet werden sollen.
• Num Channels: Anzahl der Eingangskanäle, wenn Single Input FALSE ist.
• Num Elements: Anzahl der zu vergleichenden Elemente, wenn Single Input TRUE ist.
• Pareto Mode: Modus für die Berechnung der Ausgangswerte.
• Count: Es werden die Zyklen gezählt, in denen der jeweilige Eingangskanal TRUE ist.
• Timespan: Es werden die Zeitspannen aufsummiert, in denen der Eingangskanal TRUE ist.
• Threshold 00, Threshold 01, …, Threshold n: Vergleichsoperator und Schwelle für die Überwachung von Eingangswerten.
• Channel Name 00, Channel Name 01, …, Channel Name n: Alias des Eingangskanals.

Ist die Konfigurationsoption Single Input gesetzt und wird ein Eingang vom Typ Enumeration auf den Eingang verlinkt, erfolgt ein automatisches Setzen von Konfigurationsoptionen: Anzahl der Eingangskanäle: 1 Anzahl der zu vergleichenden Elemente: Anzahl der Enumerationen Schwellwerte: Werte der einzelnen Enumerationen

Ausgangswerte

• Output: Sortierte Absolutwerte. Der Ausgabetyp ist abhängig vom Pareto-Modus.
• Accumulated Relative Output: Akkumulierte relative Ausgangswerte.
• Channel Name 00, Channel Name 01, … Channel Name n: Sortierte Alias-Namen der Eingangskanäle.
