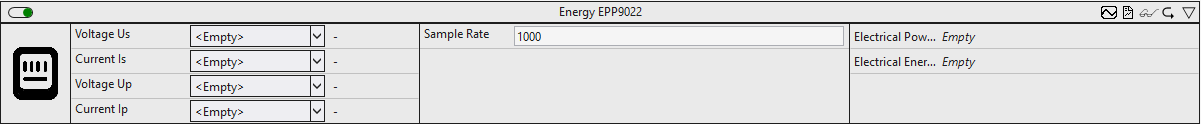

Energy EPP9022

Das Energy EPP9022-Modul eignet sich für die Energiebetrachtung von EtherCAT-Boxen des Typs EPP9022. Die Eingangsdaten werden über ein konfigurierbares Intervall gemittelt und anschließend verrechnet. Damit die benötigten Eingangsdaten zur Verfügung stehen, müssen diese im Prozessabbild hinzugefügt werden.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• Sample Rate: Samplerate des zu analysierenden Systems in Hz.
• Interval (optional): Standardmäßig werden die Eingangsdaten über ein Intervall von einer Sekunde gemittelt.

Eingangswerte

• Device Voltage Us: Steuerspannung in V.
  Prozessdaten: PDO Inputs Device
• Device Current Is: Steuerstrom in A.
  Prozessdaten: PDO Inputs Device
• Device Voltage Up: Lastspannung in V.
  Prozessdaten: PDO Inputs Device
• Device Current Ip: Laststrom in A.
  Prozessdaten: PDO Inputs Device

Ausgangswerte

• Electrical Power [W]: Elektrische Leistung in W.
• Electrical Energy [Wh]: Elektrische Energie in Wh.
