Array Bar Scope Chart
 | Die Generierung des HMI Scope Controls für das HMI One Click Dashboard ist nur mit einer HMI Version > 1.12.752.0 möglich. |
Der Array Bar Scope Chart Baustein dient zur Darstellung der Inputs in dem HMI Dashboard. Dargestellt werden die Inputs in einem Array Bar Chart im HMI Scope Control.
Da die Funktion dieses Bausteins für die Analyse selbst irrelevant ist, zählt er zur Kategorie Visualization Only.

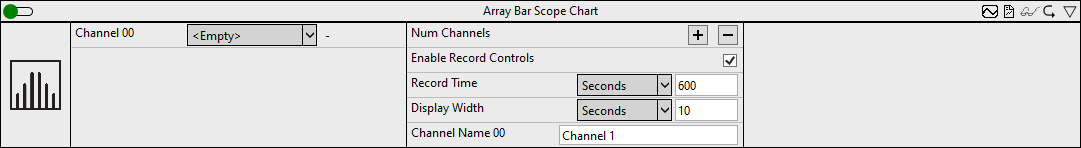

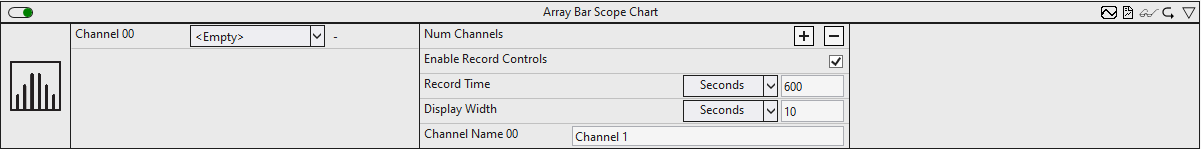

Konfigurationsoptionen
- Num Channels: Die Anzahl der Inputs, die im HMI Scope Control angezeigt werden sollen.
- Channel Name 00/XX: Die Anzeigenamen der Inputs. Diese tauchen als Legende im HMI Scope Control auf.
- Enable Record Controls: Wenn die Checkbox aktiviert ist, kann eine Aufnahme aus der HMI gestartet und gestoppt werden.
- Record Time: Die Aufnahmezeit eines Records. Nach Erreichen der Zeit läuft das Scope Chart in einem Ringpuffer.
- Display Width: Die ausgewählte Displaybreite der Aufnahme. Diese Eigenschaft kann ebenfalls im HMI Scope Control modifiziert werden.
Standard HMI Controls
Für den Algorithmus Array Bar Scope Chart ist das folgende HMI Control für die Generierung eines Analytics Dashboards verfügbar.

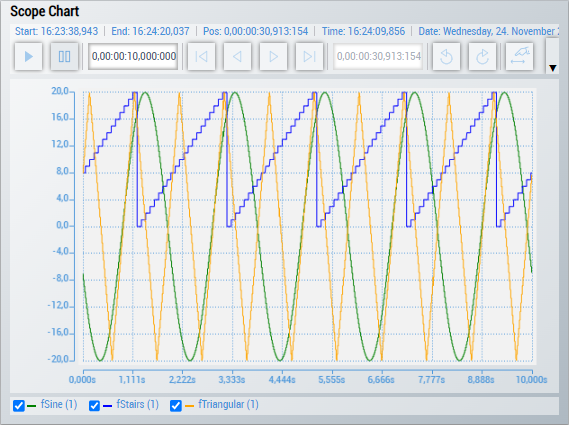

Das HMI Scope Control zur Anzeige eines Scope Charts.
Dem Baustein können keine weiteren HMI Controls hinzugefügt werden, da dieser ausschließlich zur Darstellung des HMI Scope Controls gedacht ist.
