Sankey Diagram

Der Baustein Sankey Diagram kann verwendet werden, um ein Sankey Diagramm zur späteren Verwendung im HMI Dashboard zu erstellen. Es wird zwischen Zu- und Abflüssen unterschieden. Die Anzahl von Zu- und Abflüssen kann jeweils individuell über die Parameter Num Channels Inflow und Num Channels Outflow parametriert werden.

Da die Funktion dieses Bausteins für die Analyse selbst irrelevant ist, zählt er zur Kategorie Visualization Only.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

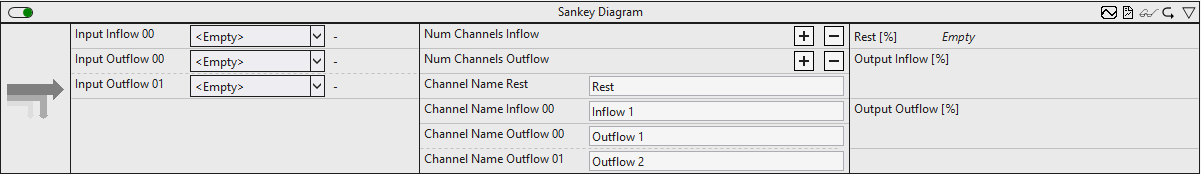

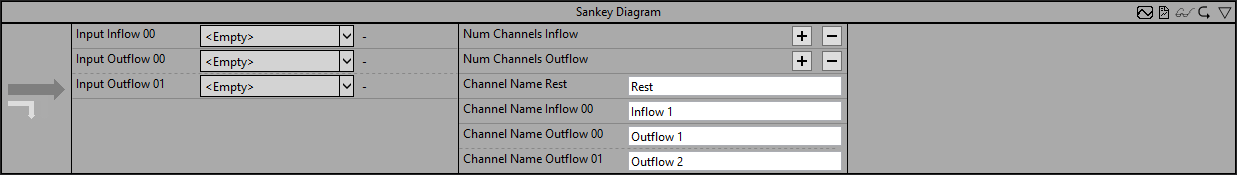

Konfigurationsoptionen

• Num Channels Inflow: Gibt die Anzahl der Kanäle von Zuflüssen im Sankey Diagramm an.
• Num Channels Outflow: Gibt die Anzahl der Kanäle von Abflüssen im Sankey Diagramm an.
• Channel Name Rest: Gibt den Namen des Kanals an, mit dem ein möglicher Restwert bezeichnet werden soll. Der hier vergebene Name wird später für diesen Abfluss im HMI Dashboard verwendet.
• Channel Name Inflow 00: Gibt den Namen des ersten Zufluss-Kanals an. Der hier vergebene Name wird später für diesen Zufluss im HMI Dashboard verwendet.
• Channel Name Inflow xx: Analog für alle weiteren Zufluss-Kanäle.
• Channel Name Outflow 00: Gibt den Namen des ersten Abfluss-Kanals an. Der hier vergebene Name wird später für diesen Abfluss im HMI Dashboard verwendet.
• Channel Name Outflow 01: Gibt den Namen des zweiten Abfluss-Kanals an. Der hier vergebene Name wird später für diesen Abfluss im HMI Dashboard verwendet.
• Channel Name Outflow xx: Analog für alle weiteren Kanäle.

Standard HMI Controls

Für den Algorithmus Sankey Diagram ist das folgende HMI Control für die Generierung eines Analytics Dashboards verfügbar.

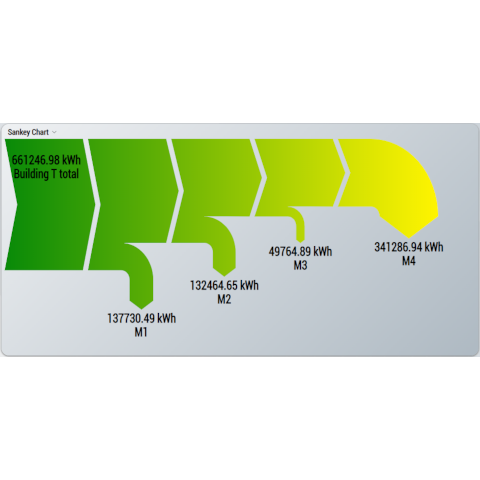

Sankey Chart zur Anzeige der Daten.

Alternativ können im Algorithmus Sankey Diagram mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
