Referenced Scope

	Die Generierung des HMI Scope Controls für das HMI One Click Dashboard ist nur mit einer HMI Version > 1.12.752.0 möglich.

Referenced Scope 2:

Der Referenced Scope Baustein dient zur Darstellung eines Scope Charts aus dem Referenced Scope im HMI Dashboard

Da die Funktion dieses Bausteins für die Analyse selbst irrelevant ist, zählt er zur Kategorie Visualization Only.

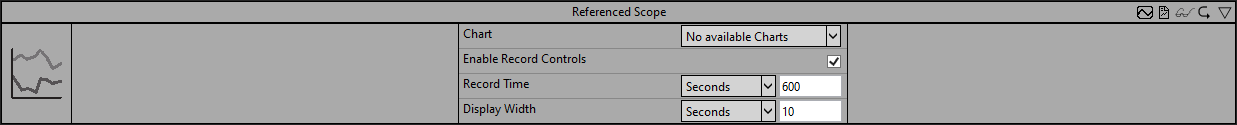

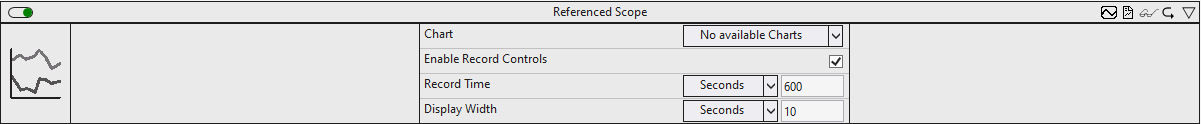

Konfigurationsoptionen

Chart: Das Chart aus dem Referenced Scope, welches in der HMI angezeigt werden soll. Bisher werden folgende Charts unterstützt: YT Chart, XY Chart, Array Bar Chart und Single Bar Chart.
Enable Record Controls: Wenn die Checkbox aktiviert ist, kann eine Aufnahme aus der HMI gestartet und gestoppt werden.
Record Time: Die Aufnahmezeit eines Records. Nach Erreichen der Zeit läuft das Scope Chart in einem Ringpuffer.
Display Width: Die ausgewählte Displaybreite der Aufnahme. Diese Eigenschaft kann ebenfalls im HMI Scope Control modifiziert werden.

Für den Algorithmus Referenced Scope ist das folgende HMI Control für die Generierung eines Analytics Dashboards verfügbar.

Das HMI Scope Control zur Anzeige eines Scope Charts.

Dem Baustein können keine weiteren HMI Controls hinzugefügt werden, da dieser ausschließlich zur Darstellung des HMI Scope Controls gedacht ist.
