Trend Line

Der Trend Line Baustein sorgt für die Weiterleitung von Trends der Eingangssignale zur späteren Verwendung im HMI-Dashboard. Es können beliebige Kanäle für die Weiterleitung ausgewählt werden, wobei die Anzahl der Kanäle über NumChannels gesteuert werden kann. Für jeden Kanal wird dann jeweils ein Wert pro Minute gespeichert. Damit ist der Baustein nicht zur Signalweiterleitung geeignet, sondern eher für die Darstellung von Trends für Signale, die sich langsam verändern.

Da die Funktion dieses Bausteins für die Analyse selbst irrelevant ist, zählt er zur Kategorie Visualization Only.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• Num Channels: Gibt die Anzahl der konfigurierbaren Kanäle für die Weiterleitung der Eingangssignale an.
• Channel 00: Gibt den Namen des ersten Kanals an, der weitergeleitet werden soll. Der hier vergebene Name wird später für diesen Kanal im HMI-Dashboard verwendet.
• Channel 01: Gibt den Namen des zweiten Kanals an, der weitergeleitet werden soll. Der hier vergebene Name wird später für diesen Kanal im HMI-Dashboard verwendet.
• Channel 02: Gibt den Namen des dritten Kanals an, der weitergeleitet werden soll. Der hier vergebene Name wird später für diesen Kanal im HMI-Dashboard verwendet.
• Channel xx: Analog für alle weiteren Kanäle.

Standard HMI Controls

Für den Algorithmus Trend Line ist das folgende HMI Control für die Generierung eines Analytics Dashboards verfügbar.

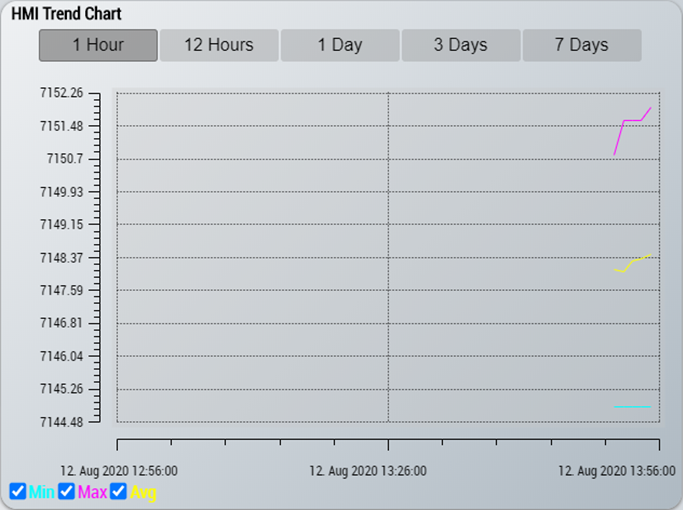

Trend Line zur Anzeige der Daten über die Zeit.

Dem Baustein können keine weiteren HMI Controls hinzugefügt werden, da dieser ausschließlich zur Darstellung des Trend Line Controls gedacht ist.
