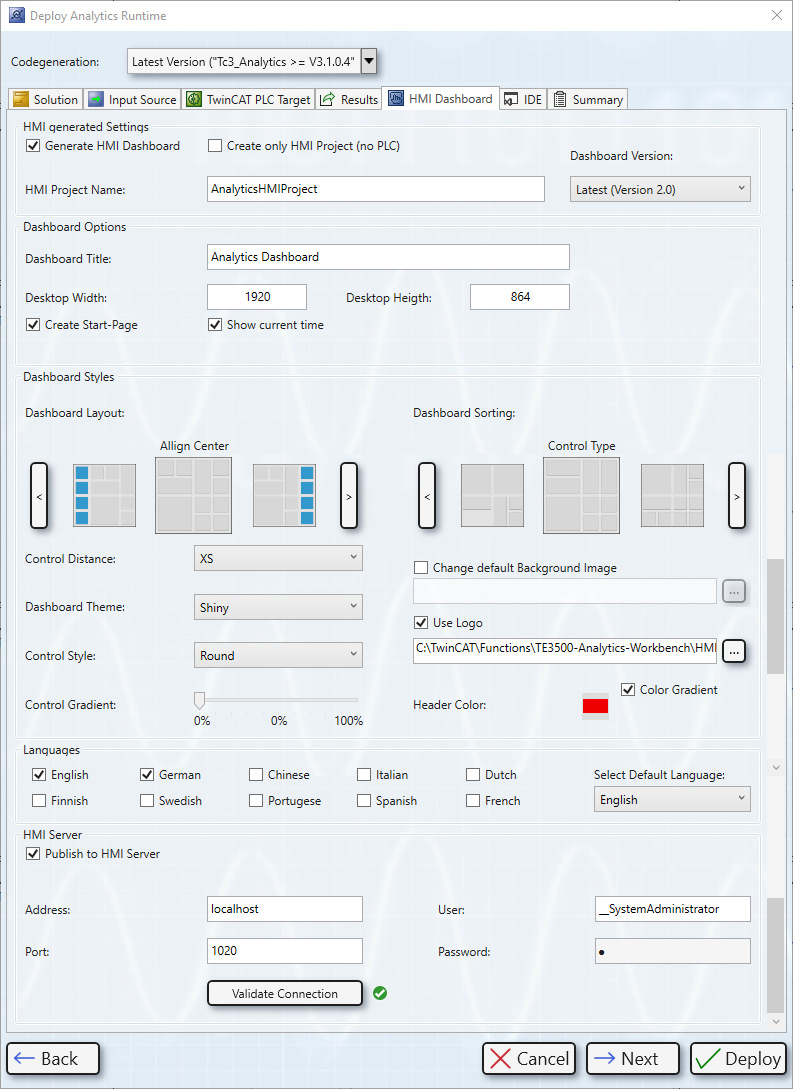

Dashboard-Konfiguration

Generate HMI Dashboard

Aktiviert die Generierung des HMI Dashboards, falls aktiviert. Damit werden die Checkboxen Create Bootproject und Activate PLC Runtime in dem Karteireiter TwinCAT PLC Target automatisch aktiviert/deaktiviert.

Create only HMI Project (No PLC)

Erstellt nur ein HMI-Projekt und kein SPS-Projekt, falls aktiviert.

HMI Project Name

Name des TwinCAT HMI-Projekts.

Dashboard Version

Auswahl der Dashboard-Version.

Dashboard Title

Titel des HMI Dashboards, der im Header des Dashboards angezeigt wird.

Desktop Width

Breite des Zielbildschirms in Pixeln.

Desktop Height

Höhe des Zielbildschirms in Pixeln.

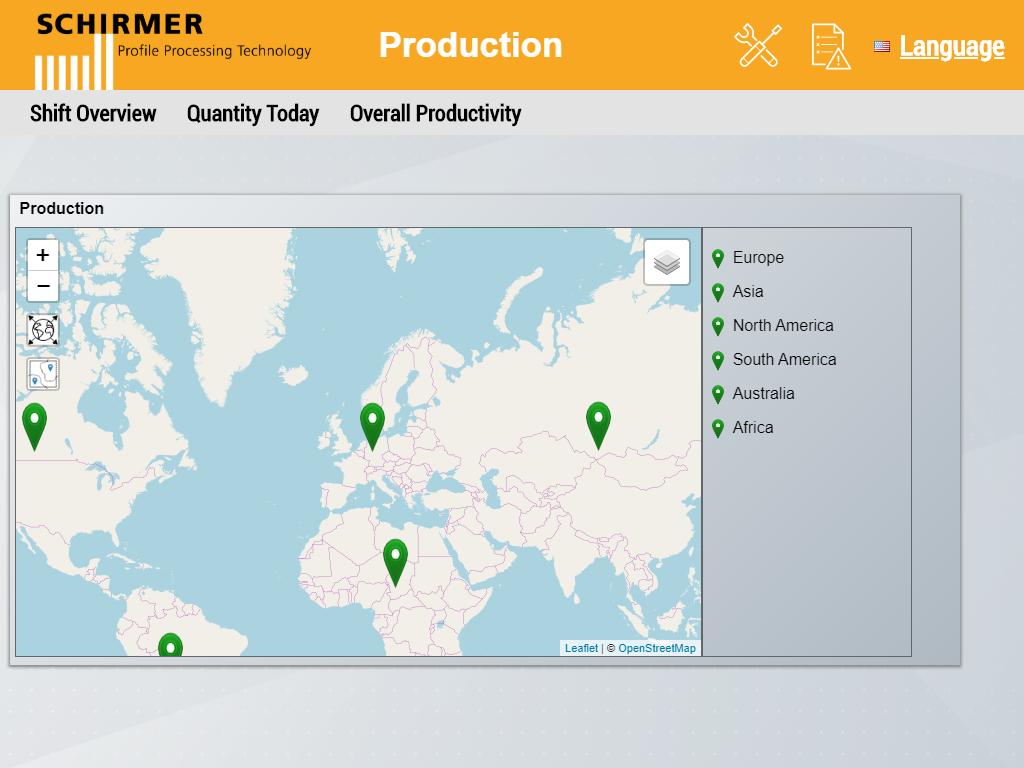

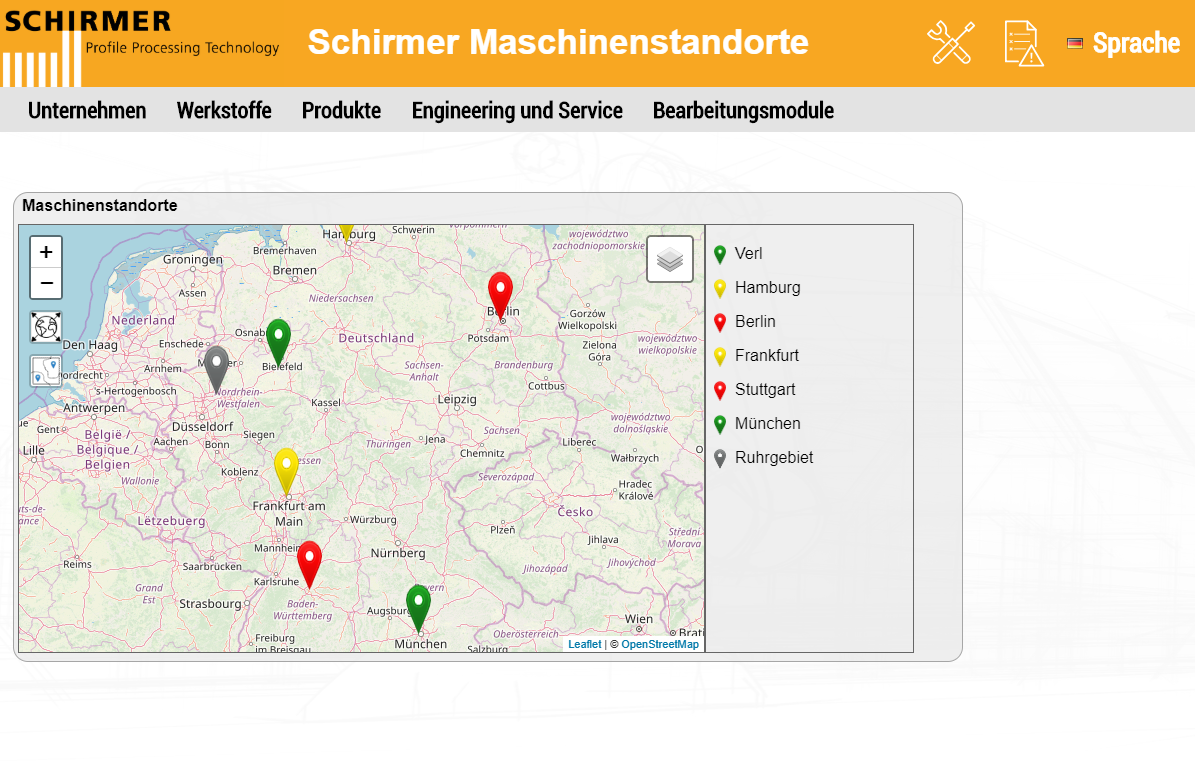

Create Start-Page

Erstellt eine Startseite für das Dashboard, auf der eine Karte mit allen Maschinenstandorten angezeigt wird. Die Standortdaten werden aus den Maschinenverwaltungsdaten übernommen.

Show current time

Erstellt eine Uhr im Dashboard-Header, die die aktuelle Ortszeit anzeigt.

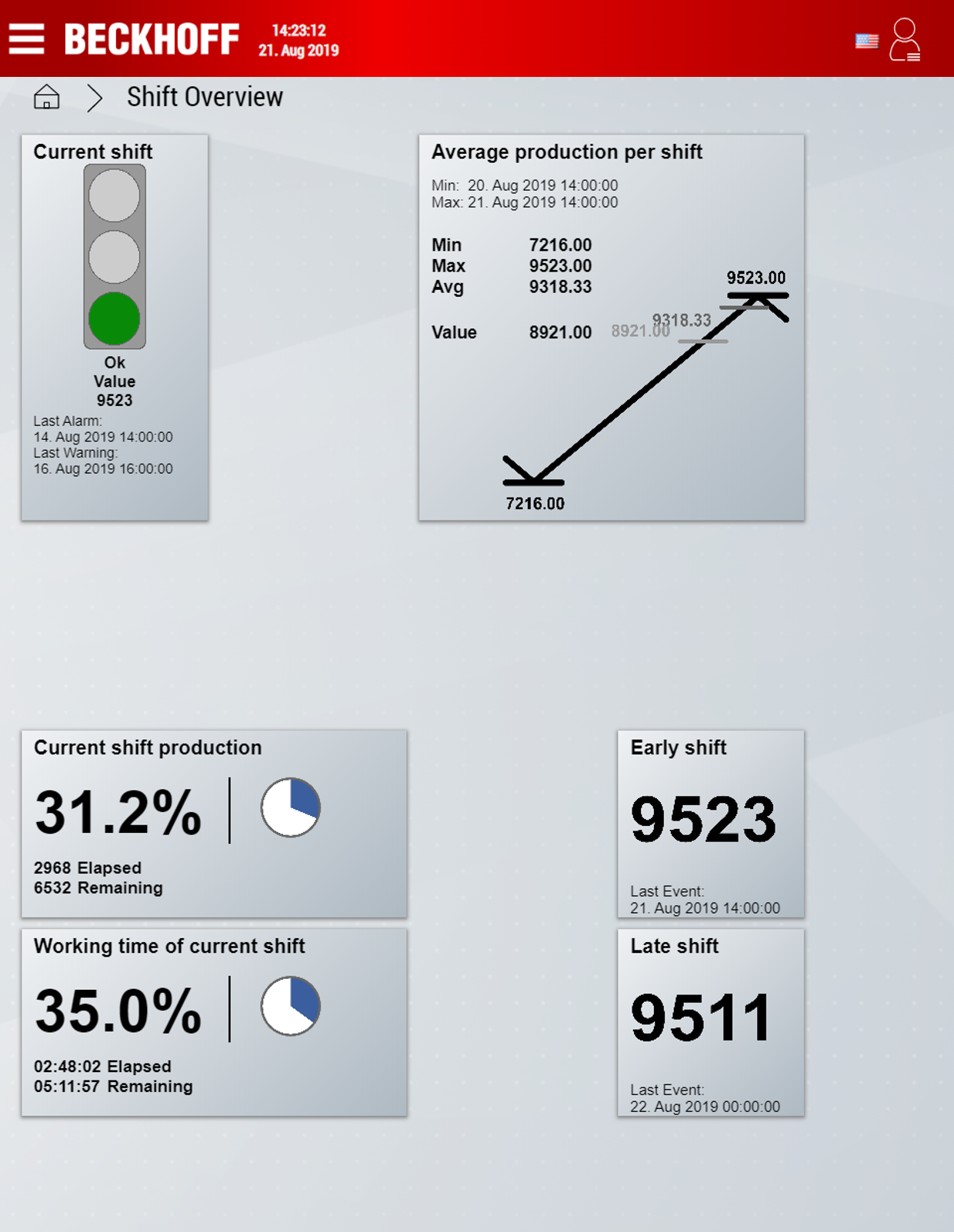

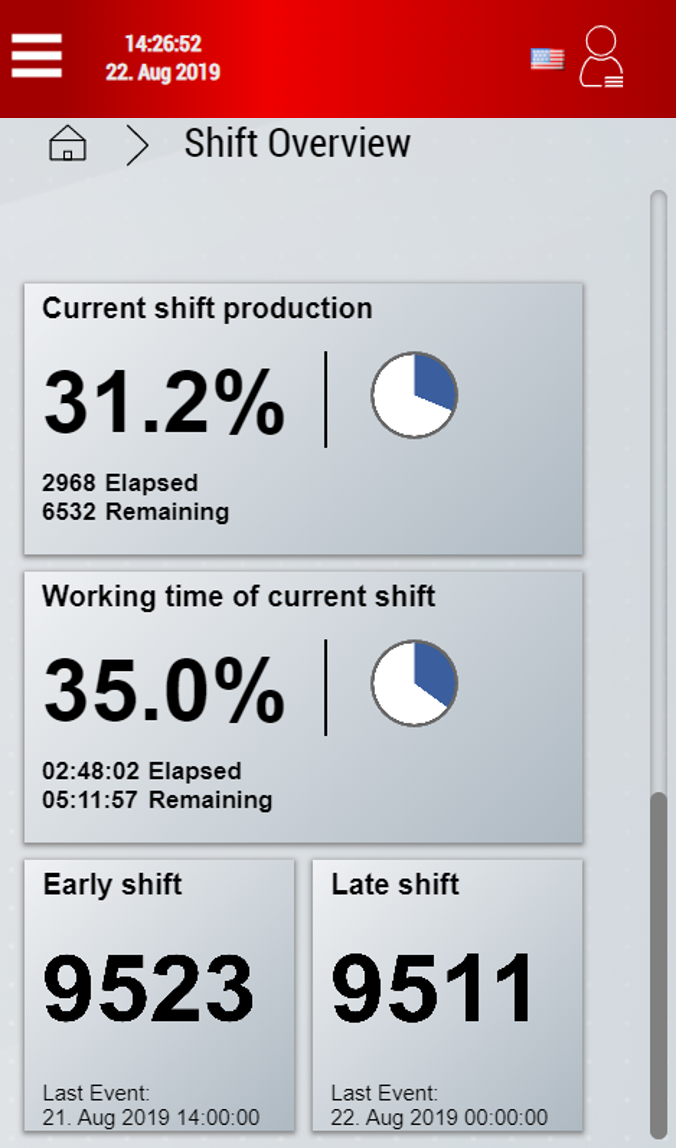

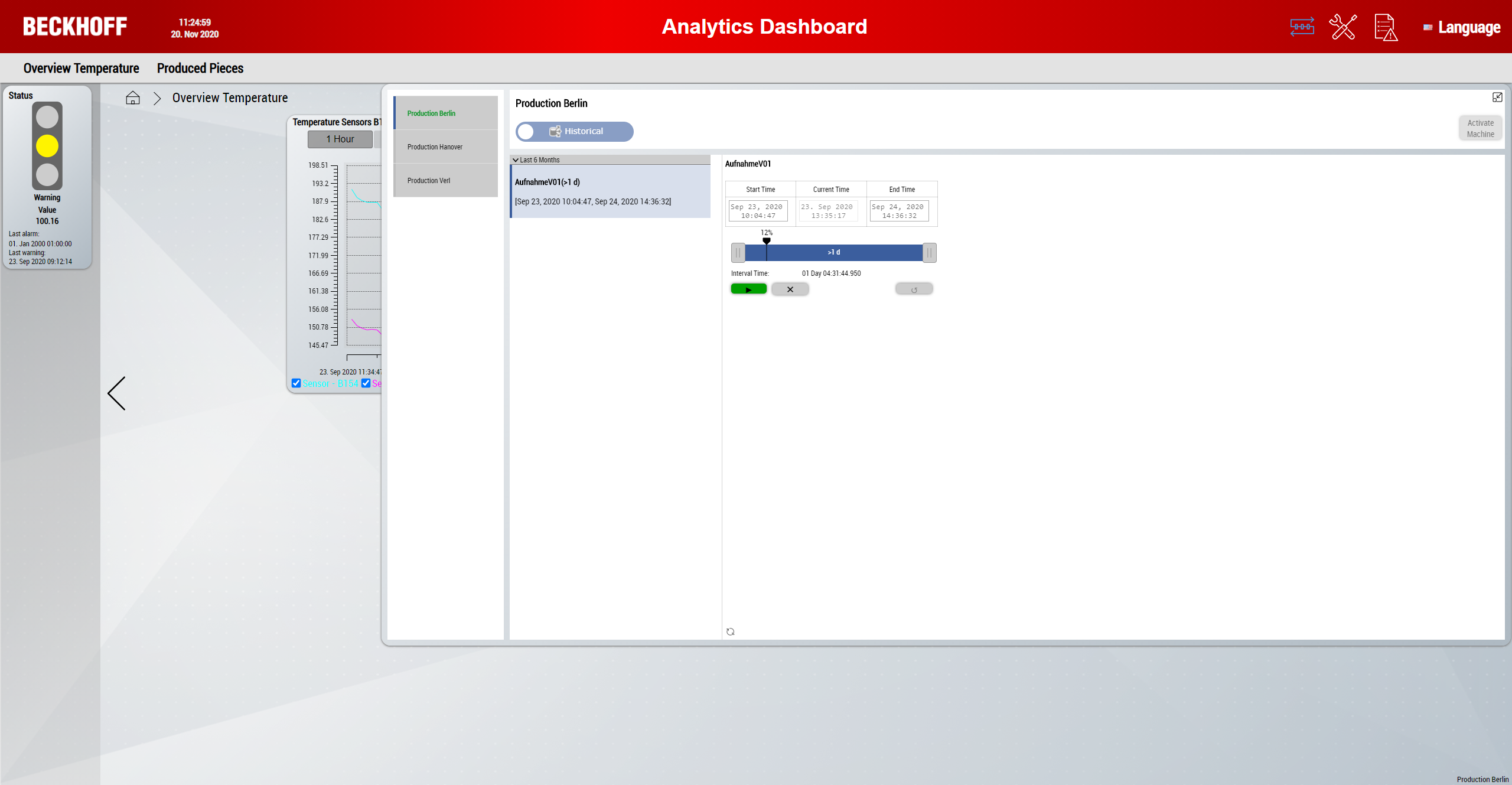

Dashboard Layout

Legt das Layout des Dashboards fest. Dock erfordert, dass die „Dock“-Eigenschaft eines Moduls TRUE ist.

Dock Left: Fixierte linke Spalte
Dock Right: Fixierte rechte Spalte
Without Dock: Keine fixierte Spalte

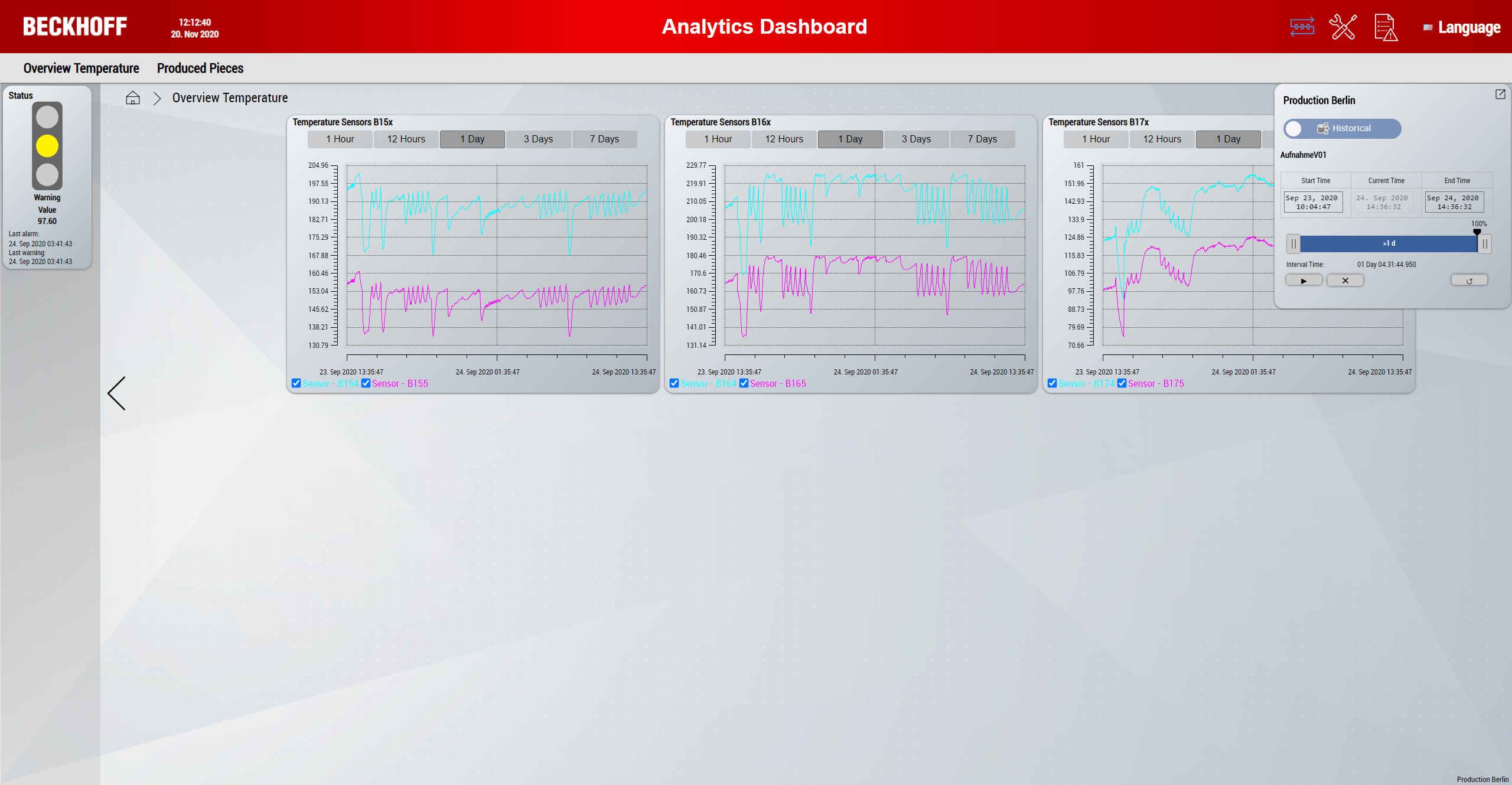

Dashboard Sorting

Legt die Sortierung des Dashboards fest.

Space Saving: Ordnet die Controls ohne Freiraum an.
Control Type: Ordnet die Controls nach Control-Typ an.
Control Size: Ordnet die Controls nach Größe von groß nach klein an.
Filled: Ordnet die Controls so an, dass der gesamte Bildschirm ausgefüllt ist.
Network Groups: Gruppiert die Controls nach Netzwerk und fasst sie auf einem Bildschirm zusammen. Die Gruppierung beginnt auf der definierten Ebene (0 = Alle, 1 = Erste Ebene…)

Control Distance

Bestimmt den Mindestabstand von Controls im Raster.

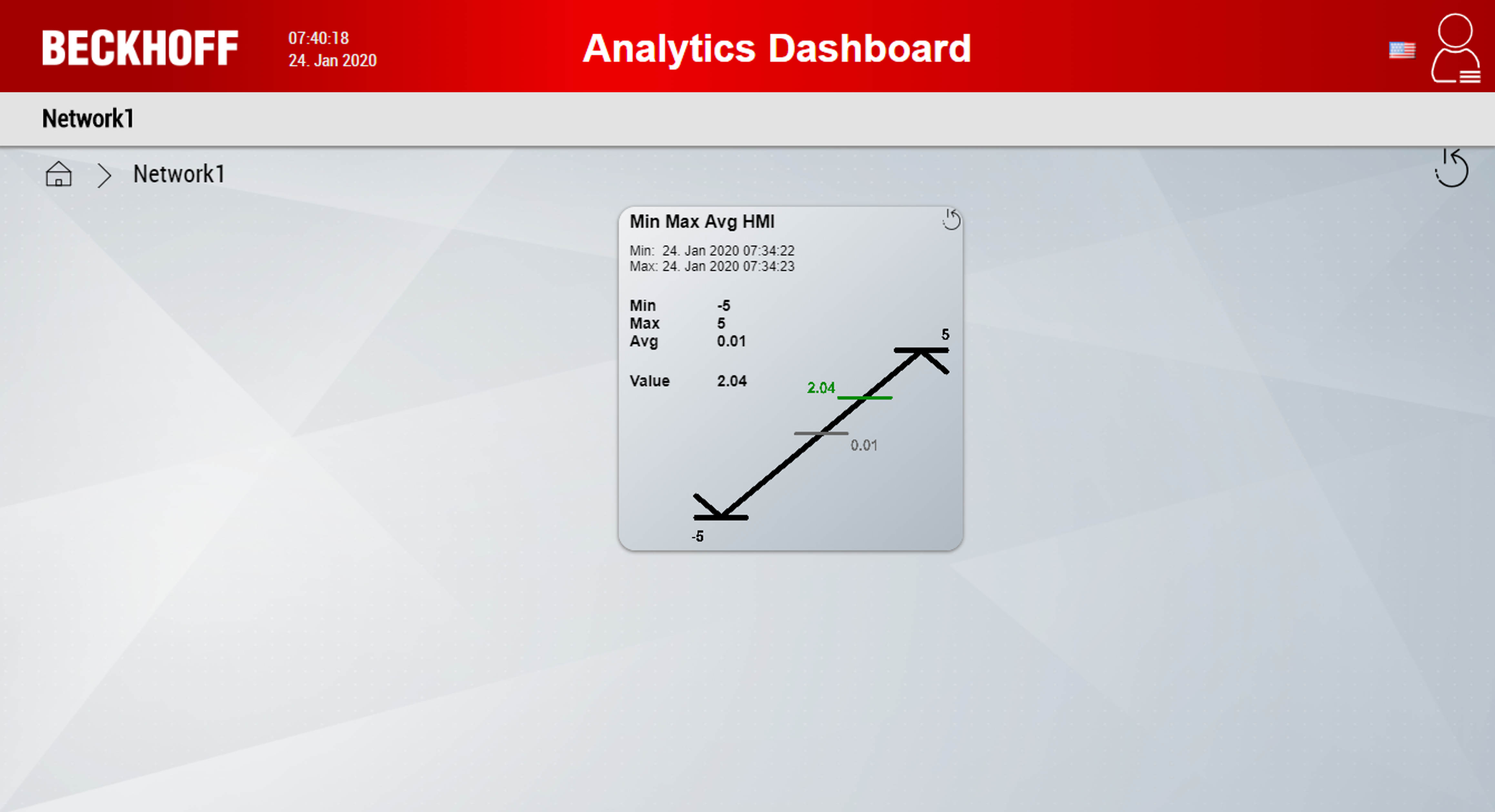

Dashboard Theme

Legt das Thema des HMI Dashboards fest, beeinflusst Steuerelemente und Hintergründe:

Light: Helles Thema, insbesondere für den Tagmodus.
Shiny: Ähnlich wie das helle Thema, Farbverlauf in den Controls.

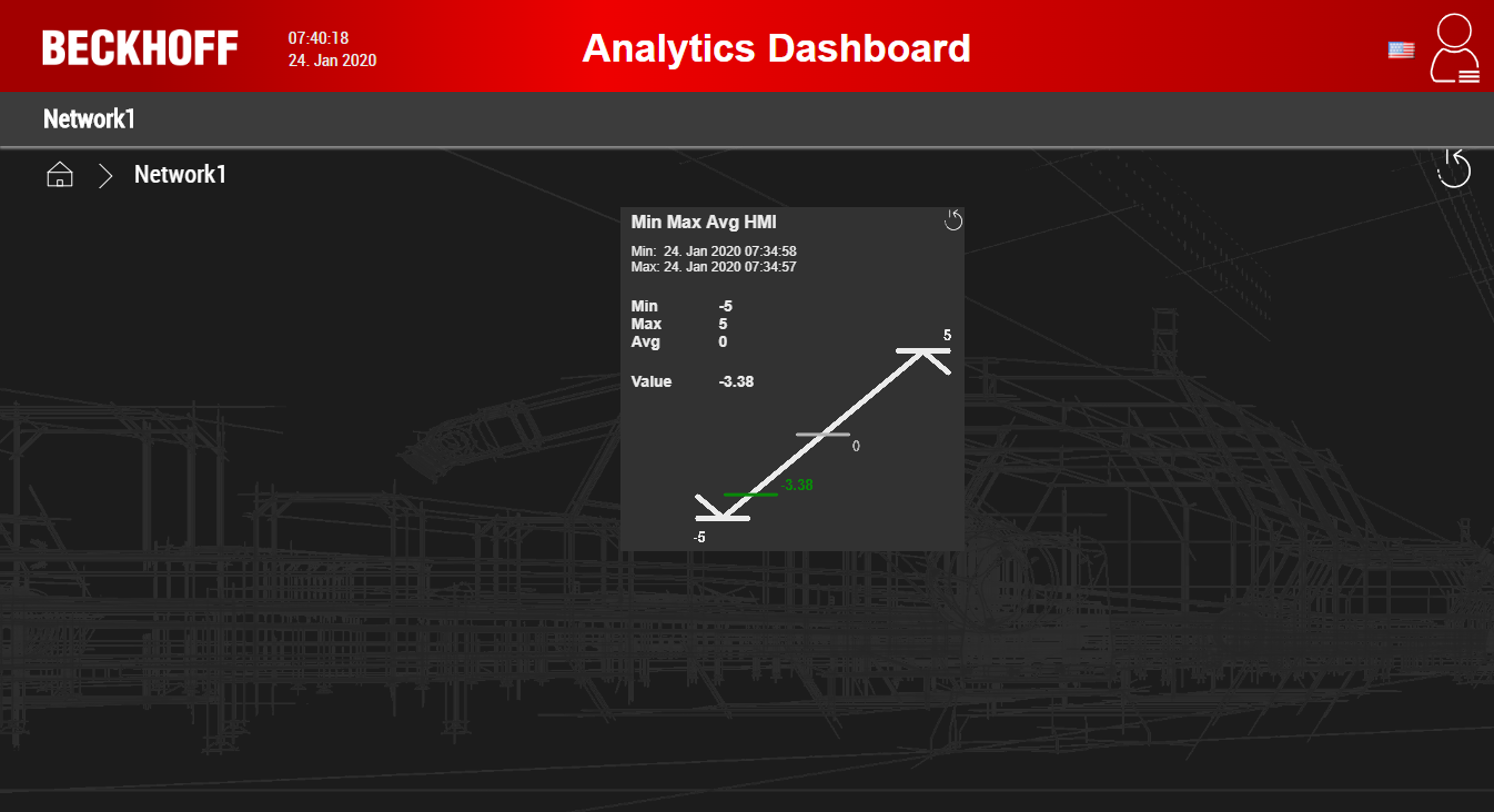

Dark: Dunkles Thema, insbesondere für den Nachtmodus.

Header Color

Legt die Farbe des Dashboard-Headers fest. Dieser enthält einen Farbverlauf, wenn Color Gradient aktiviert ist.

Control Style

Legt den Stil der Controls fest:

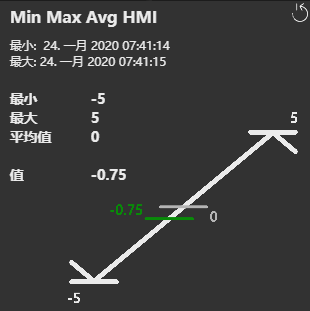

Round: Die Controls besitzen abgerundete Ecken.

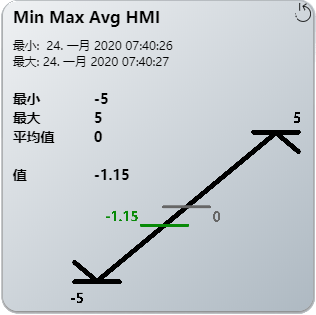

Flat: Die Controls besitzen kantige Ecken.

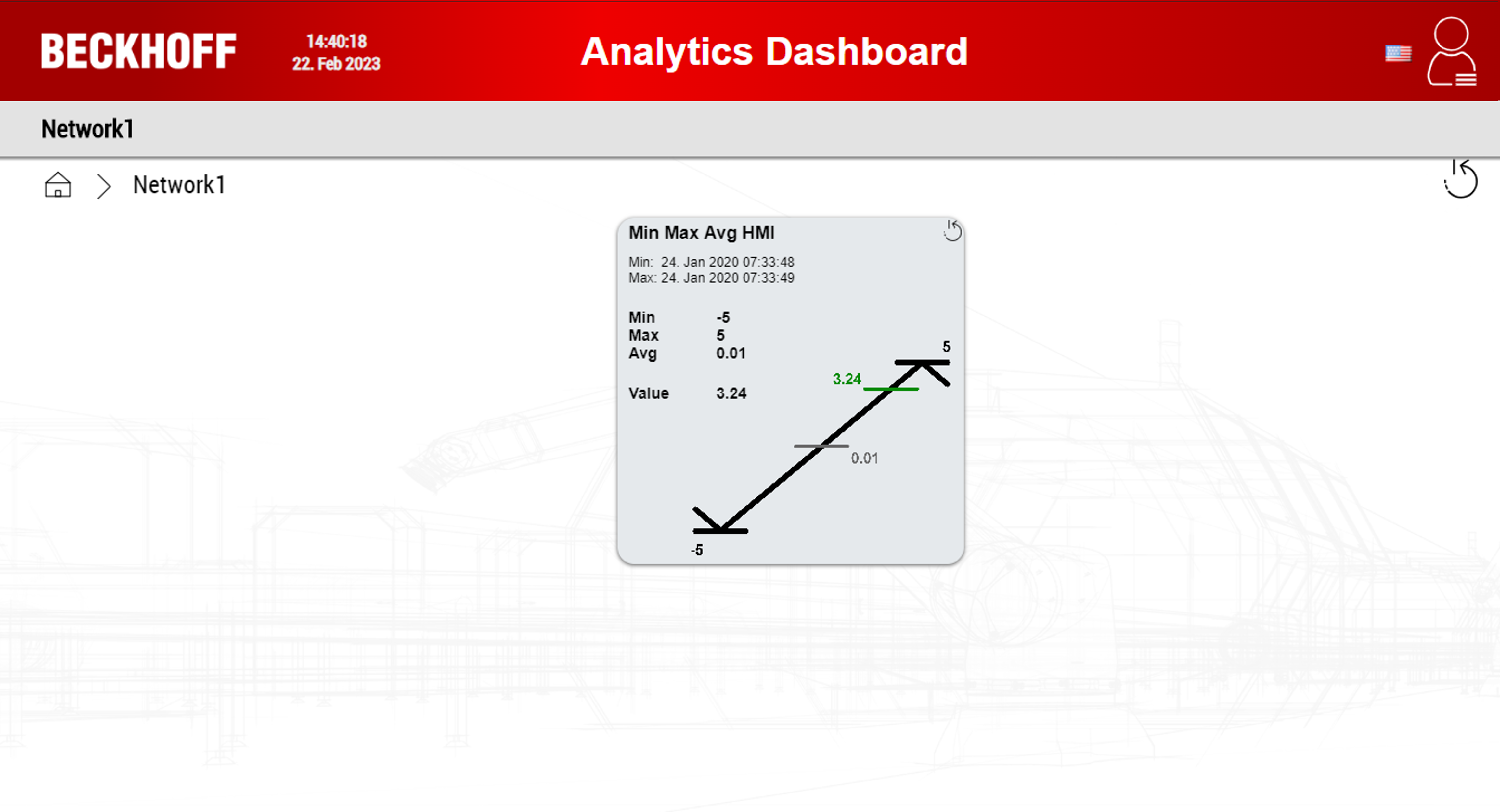

Change default Background Image

Falls aktiviert, kann ein kundenspezifisches Hintergrundbild für das HMI Dashboard festgelegt werden. Wenn nichts festgelegt wird, wird das Standardbild verwendet.

Use Logo

Falls aktiviert, wird dem Dashboard-Header ein Logo hinzugefügt. Es kann ein kundenspezifisches Bild für das Logo festgelegt werden.

Languages

Auswahl der Sprachen, die im HMI Dashboard verfügbar sind.

Select Default Language

Standardsprache für das Dashboard.

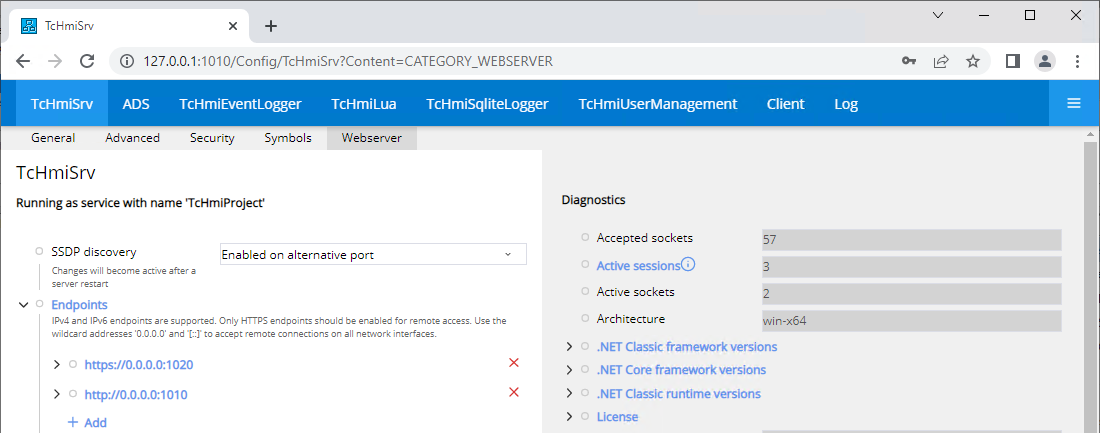

Publish to TwinCAT HMI Server

Veröffentlicht das Dashboard an einen TwinCAT HMI Server, falls aktiviert.

Address

Geben Sie die IP-Adresse oder den Hostnamen des TwinCAT HMI Servers ein.

Port

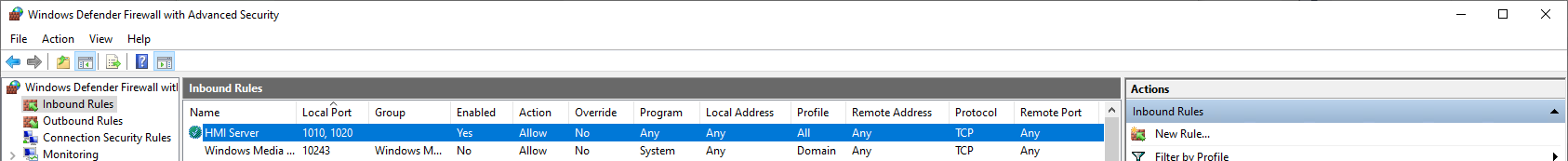

Geben Sie den Port des TwinCAT HMI Servers ein (standardmäßig 1010 ohne Verschlüsselung und 1020 mit Verschlüsselung).

User

Geben Sie den Benutzernamen ein.

Password

Geben Sie das Passwort ein. (Das Administratorpasswort muss einmalig auf dem HMI Server über die Konfigurationsseite festgelegt werden.)

Validate Connection

Drücken Sie die Schaltfläche, um Ihre Serververbindung zu validieren.

Keep IDE open

Lässt das IDE nach der Generierung geöffnet, falls aktiviert.

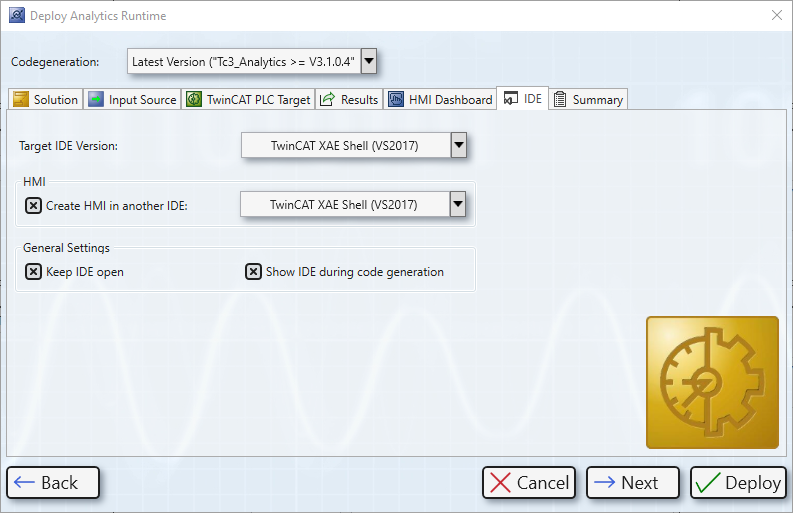

Target IDE Version

Die IDE-Zielversion für SPS und HMI.

Create HMI in another IDE

Falls aktiviert, wird die HMI in eine zweite Lösung generiert. Es kann eine andere IDE ausgewählt werden.

Anforderung: TwinCAT bzw. TwinCAT HMI muss in der ausgewählten IDE installiert sein.
