XTS Acceleration Analysis 1Ch

Der XTS Acceleration Analysis 1Ch berechnet die aktuelle Beschleunigung eines XTS-Movers. Zu diesem Zweck muss die Länge des XTS in Millimetern angegeben werden, und als Eingangssignal wird die Position des Movers benötigt.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• XTS Length [mm]: Länge des gegebenen XTS-Systems in Millimetern.

Ausgangswerte

• Acceleration: Aktuelle Beschleunigung des XTS-Movers.

Standard HMI Controls

Für den Algorithmus XTS Acceleration Analysis 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

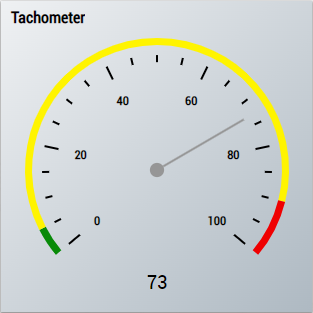

1. Das Tachometer Control visualisiert den Ausgangswert Acceleration.

2. Das Radial Gauge Control visualisiert den Ausgangswert Acceleration.

3. Das SingleValue Control visualisiert den Ausgangswert Acceleration.

4. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Acceleration.

Alternativ können im Algorithmus XTS Acceleration Analysis 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
